Metodo Riferimenti di mesh diretta
Dopo avere utilizzato la Preparazione guidata della mesh, è possibile
fare riferimento ai vertici della funzione di mesh per tracciare direttamente
sulla mesh. Quindi sarà possibile usare gli schizzi per creare superfici
e un modello solido. I progettisti dei beni di consumo dovrebbero usare
i riferimenti di mesh diretta per le sagome più complesse. I riferimenti
di mesh diretta si utilizzano perchè sono più semplici e più precisi rispetto
alla Creazione guidata delle superfici.
Per usare il riferimento di mesh diretta:
aprire un file di mesh e prepararlo usando la
Preparazione
guidata della mesh.

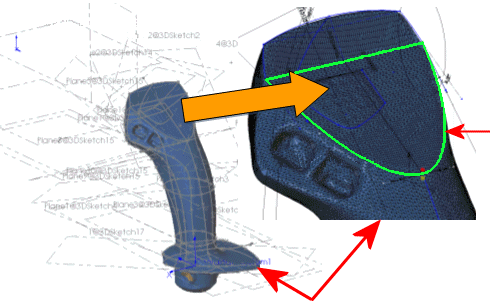

Tracciare i punti della spline sulla mesh che
scattano sui vertici della mesh.
In questo esempio, si apre una mesh di uno
strumento a mano complesso.
|
|
Schizzo |
|
Mesh |
Completare gli schizzi facendo riferimento alle
aree fondamentali del progetto della mesh. Ecco riportato un esempio delle
spline dello schizzo che catturano l'intento del progetto.
Usare gli schizzi per creare le superfici.
Usare gli strumenti di superficie (come ad esempio
Allunga, Accorcia
e Estendi), per rifilare le superfici
non desiderate. Quindi unire insieme le superfici e ispessirle per generare
un modello solido. Applicare i raccordi nel modo necessario per completare
il modello solido.
