Selezione di una vista in sezione

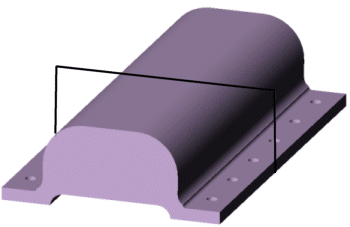

È possibile selezionare le facce, i bordi ed i vertici creati da una vista in sezione di una parte o un assieme.

 Non è possibile aprire uno schizzi su una faccia di una vista in sezione.

Proprietà di misura e di sezione

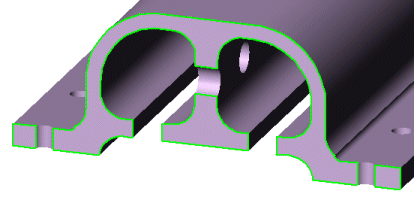

• Selezionare una faccia sul piano di sezione per calcolarne le proprietà di sezione. Selezionare i bordi o i vertici per misurarli.

• Selezionare le facce troncate per misurarne le lunghezze o calcolarne le proprietà di sezione. Queste sono le facce tagliate dal piano di sezione.

  Facce troncate

Converti entità

Con i comandi diversi da Misura e Proprietà sezione, le facce troncate si comportano come se non lo fossero. Ad esempio, se si apre uno schizzo su una faccia troncata e si convertono i bordi, la conversione terrà conto dei bordi dell'intera faccia.
