Abbinamento delle quote
Per vincolare completamente una parte, spesso è necessario applicare la stessa quota e tolleranza geometrica a due o più funzioni. È possibile abbinare quote e tolleranze geometriche in un'unica specifica utilizzando il menu contestuale.
Per abbinare le quote di posizione:

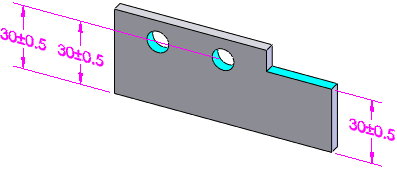

Aprire un modello avente quote da abbinare. È possibile ad esempio abbinare tre quote in una.
Quando si abbinano quote di posizione, tutte devono avere la stessa funzione di origine.
Premere il tasto Ctrl e selezionare le tre quote da sinistra a destra.
Fare clic con il pulsante destro del mouse e selezionare Abbina quota.

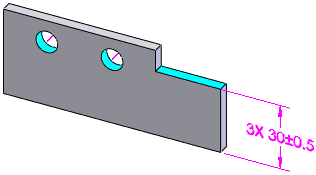

Le quote si abbinano in una nell'ultima quota selezionata, e il numero di variante viene aggiunto automaticamente.
Per ripristinare le quote individuali, fare clic con il pulsante destro del mouse sulla quota abbinata e selezionare Interruzione quota abbinata. Per abbinare o interrompere le tolleranze geometriche, le opzioni sono Abbina Gtol e Interrompi Gtol abbinata.
Per abbinare quote di dimensione e tolleranze geometriche:
Aprire un modello contenente le quote di dimensione e le tolleranze geometriche desiderate. È possibile ad esempio abbinare tre quote in una.
Premere Ctrl e selezionare le due quote di dimensione da sinistra a destra.
Fare clic con il pulsante destro del mouse e selezionare Abbina quota.
Le quote si abbinano in una nell'ultima quota selezionata, e il numero di varianti viene aggiunto automaticamente.
Quando si abbinano soltanto tolleranze geometriche, fare clic con il pulsante destro del mouse e selezionare Abbina Gtol. Quando si abbinano le tolleranze geometriche, i simboli applicati, le tolleranze ed i riferimenti devono essere tutti identici.
