PropertyManager di Schema di autoquotatura
Lo strumento Schema di autoquotatura
applica automaticamente quote e tolleranze alle funzioni di produzione di una parte.
Per misurare una parte con lo strumento Schema di autoquotatura:
Fare clic su Schema di autoquotatura (barra degli strumenti DimXpert) oppure selezionare Strumenti, DimXpert, Schema di autoquotatura.
Impostare le opzioni del PropertyManager come descritto di seguito.
Fare clic su
.
Lo strumento Schema di autoquotatura applica quote e tolleranze. Fare clic qui per ulteriori informazioni su questa procedura.
La procedura generale prevede l'impostazione di queste entità:
I tipi di parte e di tolleranza
I Riferimenti o le funzioni di riferimento
Le funzioni alle quali applicare quote e tolleranze
Note:
Lo strumento ha come obiettivo di vincolare interamente le funzioni selezionate (in termine di dimensione e posizione), utilizzando una serie di funzioni di Riferimento.
Lo strumento non elimina né esclude eventuali quote e tolleranze preesistenti, ma applica ulteriori quote e tolleranze, secondo necessità, per vincolare completamente le funzioni.
Lo strumento non crea quote angolari eccetto per un'opzione di applicazione di quote ad angolo a piani ad angolo ad un riferimento o piano di riferimento. Per attivare questa opzione, fare clic su Strumenti > Opzioni > Proprietà del documento > DimXpert > Quota ubicazione e fare clic su un'opzione in Schema di quotatura del piano inclinato.
|
Schema di quotatura del piano inclinato |
Esempio |
|
Lineare |
|
|
Lineare e angolo  |
|
Impostazioni
Tipo di parte:
Definisce la parte in base alle sue caratteristiche di lavorabilità.
|
Prismatico
Se utilizzato insieme a Geometrico come Tipo di tolleranza, DimXpert applica tolleranze di posizione per collocare fori ed estrusioni.
Per le viste di annotazione, le quote di dimensione appaiono sotto forma di didascalie con linee di associazione aperte. |
 Osservare la differenza nelle tolleranze di forma applicate all'estrusione di 30 mm e la vista di annotazione utilizzata per rappresentarle.
|
|
|
|
|
|
|
Tornito
Se utilizzato insieme a Geometrico come Tipo di tolleranza, DimXpert applica tolleranze esterne circolari per collocare fori ed estrusioni.
Per le viste di annotazione, le quote di dimensione appaiono sotto forma di quote lineari parallele all'asse. |
|
|
Tipo di tolleranza:
Controlla la collocazione delle funzioni dimensionali (tipi di foro, asole, intagli, larghezze e coni), tasche e superfici rispetto ai Riferimenti o alle funzioni di riferimento.
|

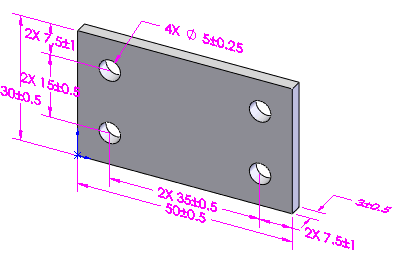

Più e Meno
DimXpert individua le funzioni con quote lineari Più e Meno.
DimXpert non applica le quote a funzioni di superficie nella modalità Più e Meno. |
La differenza principale tra Più e Meno e Geometrico sta nel modo in cui DimXpert controlla la ripetizione di 4 fori e in come applica le tolleranze per correlare le funzioni di Riferimento nella modalità Geometrico. |
|
|
|
|
|

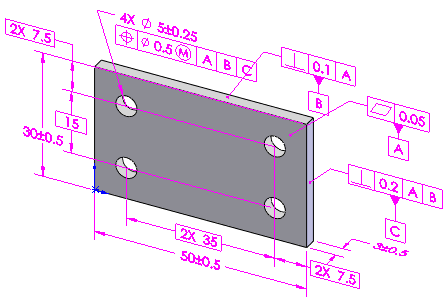

Geometrico
DimXpert individua le funzioni assiali con tolleranze di posizione e tolleranze esterne circolari. Tasche e superfici sono individuate mediante profili di superficie. |
Per mostrare le quote di ubicazione, selezionare Opzioni  , Proprietà del documento, DimXpert, Tolleranza di forma e quindi selezionare Creare quote base. |
|
Quotatura di ripetizione:
consente di applicare schemi di quotatura più o meno lineare o polare.
|

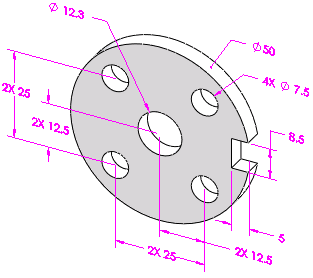

Lineare
Identifica tutte le funzioni DimXpert relativamente alle funzioni di riferimento scelte, se applicabili, usando le quote più o meno lineari. |
|
|
|

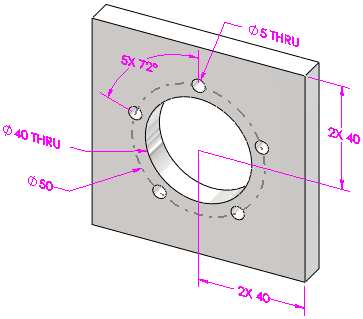

Polare
Applicare alle funzioni di ripetizione DimXpert che contengono funzioni assiali che definiscono un cerchio a bullone.
Impostare il Numero minimo di fori per riconoscerlo come ripetizione. |
|
|
Funzioni di riferimento (per Più e Meno) / Selezione Riferimento (per Geometrico)
Definisce le funzioni di riferimento Primaria, Secondaria e Terziaria (per schemi Più e Meno) oppure i Riferimenti (per schemi Geometrico).
Funzioni di riferimento
Selezionare da una a tre funzioni di riferimento da utilizzare per generare le quote ubicazione lineari Più e Meno. DimXpert convalida le funzioni di riferimento alla luce delle regole definite per stabilire il quadro di riferimento nella norma ASME Y14.5.1M-1994. Ad esempio, la selezione di due piani tra loro paralleli genera un errore.
Selezione Riferimento
Selezionare il Riferimento primario, ed a scelta quelli secondario e terziario, da utilizzare per generare le tolleranze di forma. DimXpert convalida i Riferimenti alla luce della norma ASME Y14.5.1M-1994.
Funzioni di riferimento o Riferimenti supportati:
Estrusione Cilindro Foro semplice Intaglio |
Piano Asola Larghezza Cono |
|
Esempi |
|
|
|
|
|
I tre piani tra loro perpendicolari sono l'esempio classico e forniscono un'origine valida. |
|
|
|
|
|
Questa combinazione di piano ed estrusione è adatta per i tipi di pare tornita con caratteristiche simmetriche. |
|
|
|
|
|
Si consiglia di determinare l'ordine di selezione delle funzioni in base allo scopo della parte.
Ad esempio, in questo assieme a due parti, i requisiti funzionali sono:
Accoppiamento. La copertura deve adattarsi (accoppiamento) al piano rientrato della piastra, adattandosi perfettamente alla sua forma. Posizione. Il diametro esterno grande della copertura deve essere centrato (posizione) rispetto al diametro corrispondente della piastra. Allineamento. Il raggio piccolo della copertura deve essere orientato (allineato) al raggio corrispondente della piastra. |
|
|
|
|
|
Date questi parametri, quando si applicano schemi di autoquotatura alla copertura, impostare i Riferimenti nel modo seguente:
Riferimento primario (A): funzione di accoppiamento
Riferimento secondario (B): funzione di posizione
Riferimento terziario (C): funzione di allineamento
Con queste impostazioni si generano i risultati illustrati. |
|
Ambito
Controlla le funzioni che DimXpert considera per l'impostazione di quote e tolleranze.
Tutte le funzioni. Applica quote e tolleranze all'intera parte. DimXpert tiene conto di tutte le funzioni già definite, ciò sia quelle elencate sia quelle non elencate tra i Filtri di funzione, così come quelle elencate in Filtri di funzione.
Questa opzione è ideale per parti semplici o parti in cui tutte le quote e tolleranze sono relative a un quadro di riferimento unico o ad una sola origine.
Funzioni selezionate. L'obiettivo è applicare quote e tolleranze alle funzioni selezionate.
Questa opzione è utile per parti più complesse con schemi di Riferimento multipli o che richiedono l'applicazione di quote da origini diverse.
Filtri di funzione
Controlla le funzioni che DimXpert riconosce e considera per quotatura e tolleranza quando si seleziona Tutte le funzioni in Obiettivo.
Deselezionando determinate funzioni se ne impedisce il riconoscimento successivo. Ad esempio, se la parte non presenta quote o tolleranze DimXpert e di deseleziona Piano, DimXpert non applicherà quote o tolleranze alle funzioni del piano e non utilizzerà le facce planari per derivare funzioni complesse, quali asole o intagli. Tuttavia se nella parte esistono già funzioni del piano, DimXpert le tiene in considerazione per quote e tolleranze, a prescindere dalla selezione o deselezione di Piano.
Deselezionando determinate funzioni se ne impedisce il riconoscimento successivo (ciò vale anche nel caso delle ripetizioni). Ad esempio, se si deseleziona Foro semplice, alle ripetizioni di foro semplice non saranno applicate quote e tolleranze.
Seleziona tutti i filtri
Deseleziona tutti i filtri
