PropertyManager Vincoli dell'assieme

La terza fase nella creazione di uno studio TolAnalyst è quella di definire il modo in cui ogni parte è vincolata nell'assieme semplificato.

I vincoli dell'assieme sono analoghi agli accoppiamenti. I vincoli derivano dalle relazioni tra le Funzioni DimXpert dove gli accoppiamenti derivano dalle relazioni tra le entità geometriche. Inoltre, i vincoli sono applicati in sequenza e possono avere un ruolo importante e un impatto considerevole sui risultati.

Didascalie del vincolo

Usare le didascalie del vincolo per impostare i vincoli. La didascalia del vincolo mostra il tipo di vincolo seguito dalla funzione da vincolare. Sono disponibili solo i tipi di vincolo applicabile.

Per esempio, un vincolo coincidente applicato al Piano1 apparirà come Piano1. Fare clic su 1, 2 o 3 per applicare i vincoli in sequenza su una base primaria (1), secondaria2) e terziaria (3), simile alla specificazione dei riferimenti in un fotogramma di controllo funzione.

I tipi di vincolo comprendono:

• Coincidente

• Concentrico

• Distanza

• Tangente

• Ripetizione

Per definire i vincoli di assieme:

1. in Assieme di tolleranza, selezionare una parte da vincolare nell'assieme semplificato. Per esempio, nel seguente assieme composto da due parti, è stata scelta la parte con un'estrusione come Parte base in Sequenza di assieme. Selezionare la parte della piastra con foro per vincolarla.

La parte base appare vincolata perchè è fissa come parte di origine.

Le opzioni del vincolo appaiono con i vincoli primari (1) attivati. L'etichetta per ogni vincolo è il nome della funzione sulla parte selezionata.

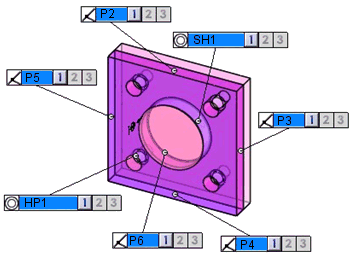

Le opzioni del vincolo per la piastra con foro sono:

• Il piano, coincidente con la base dell'estrusione (piano P6)

• I quattro piani esterni (P2, P3, P4 e P5)

• Il foro centrale (Foro semplice SH1)

• La ripetizione a quattro fori (Ripetizione fori HP1).

I nomi della funzione vincolata nei vincoli con didascalia sono abbreviati in questo argomento. Nell'interfaccia utente, appaiono i nomi completi nelle didascalie. Per esempio, P2 eHP1 sono scritti interamente nell'interfaccia utente come Piano2 e Ripetizione fori1.

2. Impostare il vincolo primario facendo clic su 1 nel vincolo con didascalia del piano P6.

Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo nell'area grafica mostrano vincoli aggiornati primari e possibilmente secondari, se applicabile.

Quando si applica un minimo di un vincolo ad ogni parte nell'assieme semplificato, la casella messaggi diventa da gialla a verde e il bottone viene attivato.

3. Impostare un altro vincolo. Per esempio, fare clic su 2 nella didascalia del vincolo del foro centrale (Foro semplice SH1) per impostarlo come vincolo secondario.

Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo mostrano vincoli aggiornati secondari e possibilmente terziari, se applicabile.

4. Impostare un vincolo terziario. Per esempio, fare clic su 3 nel piano P3.

Il vincolo è aggiunto all'elenco dei Vincoli. Le didascalie del vincolo mostrano vincoli aggiornati terziari, se applicabile.

5. Fare clic su .

Opzioni del PropertyManager

Filtri del vincolo

Usare i filtri del vincolo per nascondere o mostrare i tipi di vincolo.

• Coincidente

• Concentrico

• Distanza

• Tangente

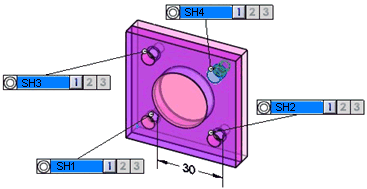

Mostra ripetizioni. Mostra vincoli di ripetizione. Se non selezionata, i vincoli per ogni istanza nella ripetizione saranno visualizzati.

Usa filtro intelligente. Nasconde i vincoli che non sono nella prossimità della funzione considerata.

Assieme di tolleranza

Elenca le parti e i relativi stati di vincolo.

• La parte necessita di un vincolo.

• La parte ha un minimo di vincolo.

Vincoli

Elenca i dettagli circa i vincoli applicati per parte.

Coppie di vincolo supportate

I vincoli possono essere applicati tra le ripetizioni dei fori*, nodi o intagli.

*: il foro comprende cilindri, lamature, svasature e fori semplici

Legenda:

X: Supportato

-: non supportato o non applicabile
