Selezione dell'ordine della parte
Usare TolAnalyst per costruire gli assiemi iniziando con la parte base.
Quindi aggiungere una parte alla volta fino a quando l'assieme è completato.
Questo metodo è simile a come molti assiemi vengono messi insieme in produzione.
Usare il PropertyManager Sequenza dell'assieme
per impostare la sequenza usata da TolAnalyst. L'ordine nel quale vengono
assemblate le parti può condizionare le relazioni tra le funzioni nell'assieme
completato. Si possono creare un gruppo di studi per un assieme per determinare
quale ordine genera un risultato desiderato e per determinare eventuali
fissaggi.
|
In questo assieme, la piastra superiore identifica e supporta l'assieme
dell'albero. La piastra superiore è fissa alla parte base con sagoma ad
"L"
usando un perno ad adattamento a pressione di colore verde.
Si possono creare gli studi per determinare le tolleranze necessarie
per mantenere l'allineamento tra i fori dei cuscinetti in modo che l'albero
possa ruotare senza piegarsi. |
|
|
|
|
Sequenza di assieme - Scenario 1: |
|
"forcella ad "L" |
|
|
|
|
piastra superiore |
|
|
|
|
pin |
|
|
|
|
cuscinetti |
|
|
|
|
albero |
|
Data questa sequenza di assieme, è possibile valutare l'offset potenziale
dei fori dei cuscinetti per garantire il giusto allineamento.
Se le tolleranze necessarie per lo scenario sopra riportato sono troppo
costose, è possibile effettuare un secondo studio usando un'altra sequenza
nella quale la piastra superiore viene usata per supportare solo l'assieme
dell'albero.
Sequenza di assieme - Scenario 2: |
|
"forcella ad "L" |
|
|
|
|
Cuscinetto inferiore |
|
|
|
|
albero |
|
|
|
|
Cuscinetto superiore |
|
|
|
|
piastra superiore (accoppiata direttamente all'albero
e al cuscinetto) |
|
|
|
|
perno |
|
|
|
|
|

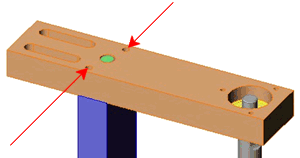

La misurazione per questo studio è l'allineamento tra i fori usati per
ospitare il perno. |
|
Dal momento che il primo studio non è stato scelto, anche questo studio
sarà costoso da produrre. Tuttavia, è possibile usare i risultati per
determinare la lunghezza di un foro con intaglio da usare al posto del
foro nella piastra superiore.
