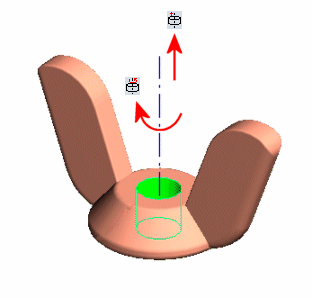

参照軸（Using a Reference Axis）

軸を参照として使用することで拘束条件の設定ができます。 半径方向、円周方向、軸方向に並進を設定できます。 シェルと梁の場合には、これらの方向を参照する回転も設定できます。

円周方向の変位に指定された角度(q)を使用して、各節点での実際の変位(v)を以下の公式から計算します: v = r. q ここで r は節点から参照軸までの距離です。

以下の表は、この拘束タイプの属性についてまとめたものです:

属性

値

固体の場合の可能なDOF

3つの並進

シェルと梁の場合の可能な DOF

3つの並進と3つの回転

トラスの場合の可能なDOF

3つの並進



3D シンボル

並進

回転

選択できるエンティティ

頂点、エッジ、面、梁ジョイント

並進

半径方向変位

円周方向変位

軸方向変位

回転(シェルと梁の場合のみ)

半径方向回り

円周方向回り

軸方向回り
