ScanTo3D の概要（ScanTo3D Overview）

SolidWorks ソフトウェアの ScanTo3D 機能を使用し、任意のスキャナーデータ（メッシュまたは点群ファイル）または数学ソフトウェアからの曲面データを開き、データを用意し、その後でサーフェスまたはソリッド モデルに変換できます。

スキャン データは、新規部品ドキュメントとして開くことも、また現在アクティブな部品ドキュメントにインポートして開くこともできます。 開く（Open）ダイアログ ボックスのオプション（Options）をクリックし、オプションを設定します。

ScanTo3Dは、複雑な3Dモデルをデジタル化されていないデータから構築する時間を著しく短縮します。 設計者はさまざまな目的にScanTo3Dを使用できます:

• 医療設計: 参照用の解剖学的構造オブジェクトの作成

• コンシューマー製品設計: 粘土や発泡樹脂製品などで作成した実際の構成部品の迅速な再現

• 機械設計: OEM部品のクイック リファレンスの作成

ScanTo3Dは、SolidWorks Premiumでのみ利用できます。 ScanTo3D をアクティブにするには、ツール（Tools）、アドイン（Add-Ins）、ScanTo3Dを選択します。

NextEngine スキャナーをご使用の場合は、NextEngine Scan （ScanTo3D ツールバー）をクリックするか、ツール（Tools）、ScanTo3D、NextEngine Scanをクリックして NextEngine スキャナーを開始してください。

スキャン データをソリッド モデルに変換する2つの方法:

半手動の作成方法: メッシュの直接参照（Direct Mesh Referencing）

メッシュの直接参照（Direct mesh referencing）は非常に複雑なサーフェスを持つコンシューマー製品を設計する場合に適しています。

サーフェス ウィザードの 自動作成（Automatic creation）を使用して、メッシュから自動的にサーフェスを作成します。 サーフェス ウィザードの誘導作成（Guided creation）では、多くのユーザー操作が必要となり、複雑な部品の場合は適しませんが、分析的形状（マシン加工された部品などを含む、簡単な形状）のモデル設計に適しています。

半自動の作成方法: ウィザード使用

メッシュ ウィザードとサーフェス ウィザードは、ScanTo3D プロセスについて案内してくれます。 すでにメッシュ データがある場合は、サーフェス ウィザードのみを使用してソリッド モデルを作成します。 解剖学構造やオルガニック形状の作成には、サーフェス ウィザードの自動作成を使用します。 分析面の作成には、誘導作成を使用します。 偏差分析（Deviation Analysis）ツールを使用して、サーフェスを分析/調整します。

1. スキャン データ（メッシュまたは点群ファイル）を開きます。

2. メッシュ ウィザード（Mesh Prep Wizard）を使用してメッシュの準備を行い、メッシュ フィーチャーを作成します。

3. サーフェス ウィザードの自動作成または誘導作成を使用してメッシュ フィーチャーからサーフェスを作成します。

4. サーフェスをトリムまたは編みあわせます。

5. ソリッド モデルを作成します。

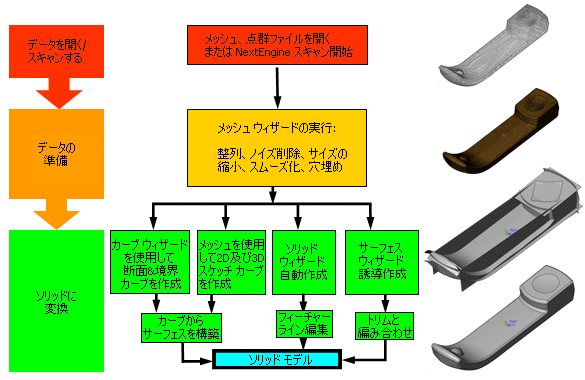

ScanTo3Dプロセスの概要

スキャン データを開くには:

1. 開く （Open）をクリックし、次のいずれかのスキャン データ ファイルの種類をファイルの種類（Files of type）で1つ選びます:

• メッシュ ファイル (*.nxm; *.scn; *.3ds; *.obj; *.stl; *.wrl; *.ply; *.ply2)

• 点群ファイル (*.xyz; *.txt; *.asc; *.vda; *.igs; *.ibl)

ScanTo3D では、メッシュに対してテクスチャが明確にリンクされている場合のみ、3D Studio の .3ds, .obj, .wrl ファイルより、そのインポートを自動的に行います。 そうでない場合は、テクスチャなしでメッシュのインポートが行われます。 インポート オプション（Import Options）ダイアログ ボックスで、テクスチャ ファイルの場所を指定できます。

2. ファイル名を指定します。

3. オプション（Options）をクリックしてインポート オプション（import options）を設定し、OKをクリックします。

4. 開く（Open）をクリックします。

FeatureManager デザイン ツリーにメッシュ （Mesh）または点群 （Point Cloud）が表示されます。

メッシュ ウィザードを実行するには:

1. メッシュまたは点群ファイルを開いたまま、メッシュ ウィザード （Mesh Prep Wizard）（ScanTo3D ツールバー）をクリックするか、ツール（Tools）、ScanTo3D、メッシュ ウィザード（Mesh Prep Wizard）を選択します。

2. ウィザードに従い、メッシュ フィーチャーを準備してサーフェスを抽出します。

メッシュを準備した後、サーフェス ウィザード（Surface Wizard）を開始できます。（サーフェス ウィザード開始（Launch Surface Wizard）オプションがデフォルトで選択されています。）

サーフェス ウィザードを実行するには:

1. メッシュ フィーチャーを含むファイルを開き、サーフェス ウィザード （Surface Wizard）（ScanTo3D ツールバー）をクリックするか、ツール（Tools）、ScanTo3D、サーフェス ウィザード（Surface Wizard）を選択します。

2. ウィザードに従って、2つの方法でサーフェスを抽出します:

• 自動作成（Automatic creation）: 単一ステップ プロセスを使用して、ソリッド モデルを自動的に作成します。 このオプションは解剖学構造やオルガニック形状の作成に適しています。

• 誘導作成（Guided creation）: 複数のステップ プロセスを使用して、サーフェスを作成します。 分析的サーフェスで作業をする場合やサーフェスを更にコントロールする場合に適してします。
