データム記号（Datum Feature Symbols）
|
以下のアイテムにデータム記号を添付する事ができます：
|
|
データム記号を挿入するには：
次のいずれかを行います:
部品では、データム
(DimXpert ツールバー) をクリックするか、ツール(Tools)、DimXpert、データム(Datum)をクリックします。 部品のDimXpert-概要(DimXpert for Parts Overview) を参照してください。
図面では、（アノテート アイテム ツールバーの）データム記号
(Datum Feature) をクリックするか、挿入(Insert)、アノテートアイテム(Annotations)、データム記号(Datum Feature Symbol)をクリックします。
寸法あるいは幾何公差記号をデータムフィーチャーシンボルをアノテートアイテムに付けるよう前もって選ぶことができます。あるいは、それが作成された後、寸法あるいは幾何公差記号にデータムフィーチャーシンボルをドラッグすることができます。
必要に応じてデータム記号（Datum Feature）PropertyManagerのオプションを編集します。.
グラフィックス領域内をクリックして記号を配置します。
必要なだけ記号を挿入します。
OK
をクリックします。
データム記号をモデルエッジの外にドラッグして移動すると、延長線が追加されます。
データム記号を編集するには、記号を選択します。

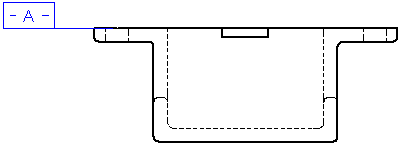

注記: 寸法表示規格としてANSIを使用する場合は、データム記号を 1982 形式で表示できます。 アクティブなドキュメントでこのオプションを選択するには、ツール(Tools) 、 オプション(Options)、ドキュメント プロパティ(Document Properties)、アノテート アイテム(Annotations) 、データム記号（Datums）を選択します。 1982年版の標準でデータム記号表示（Display datums per 1982）を選択します。
