Instant3D
Instant3D는 핸들과 눈금자를 끌어 모델 지오메트리를 쉽게 작성하고 수정 할 수 있도록 해주는 도구입니다. 파트와 어셈블리가 Instant3D를 지원합니다. Instant3D 모드를 전환하려면, Instant3D
(피처 도구모음)를 클릭합니다.
Instant3D 기능:
|
지오메트리와 치수 조정자를 끌어 피처 크기를 조절합니다.
 치수 핸들을 끌어 피처 크기를 변경 할 수도 있습니다.
어셈블리의 경우 Instant3D를 사용하여 어셈블리 내에서 부품을 편집하거나 어셈블리 레벨 스케치, 어셈블리 피처, 메이트 치수를 편집할 수 있습니다.
|
|
|
|
|
|
화면 표시 눈금자를 사용하여 정밀하게 수정을 측정합니다. |
|
|
|
|
|
선택한 윤곽선 또는 스케치로 돌출 보스 및 컷 작성을 합니다. |
|
|
|
|
|
끌기 핸들을 사용하여 지오메트리에 스냅합니다. |
|
|
|
|
|
동적 단면 평면. 피처를 보고 조작하기 위해 동적으로 모델 지오메트리를 동적으로 자릅니다. |
|
|
|
|
|
내부 스케치 윤곽선을 편집합니다. |
|
|
|
|
|
대칭복사와 패턴. Instant3D를 사용하여 대칭 복사되거나 패턴된 지오메트리를 조작할 수 있습니다.
선택된 변형 지오메트리에서 사용가능한 조정자와 해당 씨드 지오메트리에서 사용가능한 조정자가 일치합니다. 예: 측면 조정자, 끝면 조정자, 필렛 조정자 등.
변형 지오메트리, 씨드 지오메트리를 포함한 전체 모델 업데이트를 끌 경우. |
대칭 복사된 돌출이 있는 원래의 파트
예제에서 대칭복사와 씨드 피처를 수정하기 위해 조정자를 대칭복사된 피처에서 사용하는 것을 볼 수 있습니다. |
|
|
|
|

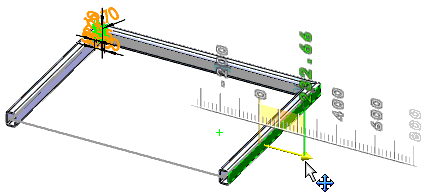

Instant3D를 2D 및 3D 용접구조물에 대한 용접구조물 파트에 사용할 수 있습니다. |
|
