Osie

Okno dialogowe Osie pozwala sterować wyglądem osi podczas przeglądania wyników. Osie reprezentują globalny lub lokalny układ współrzędnych używany w definicji wykresu.

• Styl.

• Linia. Kliknięcie tego pola wyboru ukazuje osie jako linie.

• Walec. Kliknięcie tego pola wyboru ukazuje osie jako walce.

• Szerokość linii. Steruje szerokością linii wykreślających osie.

• Oś.

• Wyłącz tytuł. Gdy opcja ta jest zaznaczona, tytuły osi (X, Y, Z) nie zostaną umieszczone na wykresie.

• Rozmiar X, Y, i Z. Suwaki sterują długością osi X, Y i Z na wykresie.

• Znacznik X, Y, i Z. Steruje liczbą równomiernie rozłożonych znaczników na osiach X, Y i Z.

• Kolor. Steruje kolorami osi X, Y i Z. Aby zmodyfikować, należy go kliknąć, wybrać żądany kolor i kliknąć OK.

• Siatka.

• XY, YZ, ZX. Ustawia płaszczyzny opcjonalnych siatek. Można zaznaczyć wszystkie, niektóre lub żadne pola wyboru. Gęstości siatek są określone przez podane znaczniki.

• Edytuj kolor. Ustawia kolor siatki. Aby zmodyfikować kolor siatki, należy kliknąć Edytuj kolor, wybrać żądany kolor i kliknąć OK.

• Lokalizacja. Ustawia lokalizację początku układu współrzędnych osi.

• Początek układu współrzędnych. Osie wyników zostaną umieszczone w rzeczywistym początku układu współrzędnych odniesienia używanym w definicji wykresu.

• Na dole z lewej. Osie wyników zostaną umieszczone w lewym dolnym narożniku okna wykresu.

• Na dole z prawej. Osie wyników zostaną umieszczone w prawym dolnym narożniku okna wykresu.

• Wyłącz. Zaznaczenie tej opcji wyłącza wyświetlanie osi na wykresie.

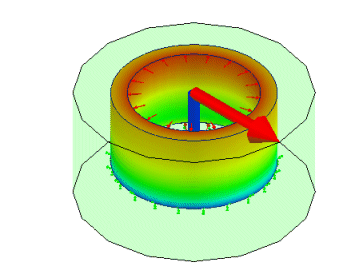

Aby wyświetlić osie w rzeczywistym początku układu współrzędnych odniesienia wykresu, należy:

1. Utworzyć wykres wyników przy użyciu żądanego układu współrzędnych odniesienia.

2. Kliknąć prawym przyciskiem myszy ikonę wykresu i wybrać Osie.

Pojawi się okno dialogowe Osie.

3. Wybrać żądane opcje dla Stylu, Osi i Siatki.

4. Wybrać Początek układu współrzędnych z rozwijanego menu Lokalizacja.

5. Kliknąć OK.
