Na płaskiej ścianie

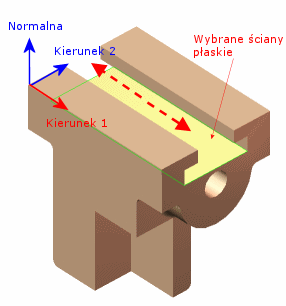

Opcji tej można użyć tylko wtedy, gdy wszystkie wybrane ściany są planarne. Każda ściana może leżeć na innej płaszczyźnie. Każda ściana jest umocowana względem własnych kierunków (Kierunek 1, Kierunek 2 i Normalny).



Atrybut

Wartość

Możliwe stopnie swobody dla siatek bryłowych

3 translacje

Możliwe stopnie swobody dla siatek skorupy

3 translacje i 3 obroty

Symbol trójwymiarowy

translacja

obrót

Elementy możliwe do wybrania

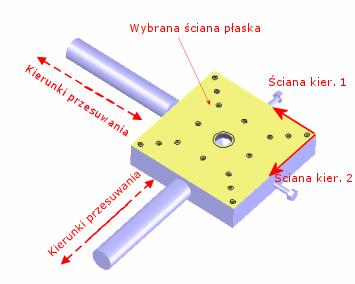

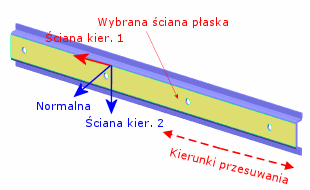

Tylko ściany planarne

Translacje

Wzdłuż kierunku 1 ściany

Wzdłuż kierunku 2 ściany

Normalnie do ściany

Obroty (tylko dla skorup)

Względem kierunku 1 ściany

Względem kierunku 2 ściany

Względem kierunku normalnego do ściany
