Używanie krawędzi modelu

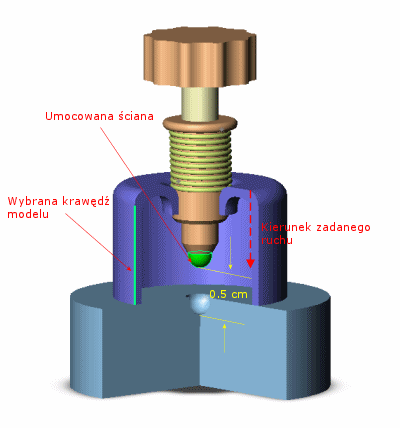

Można użyć prostej  krawędzi modelu jako odniesienia w celu zastosowania umocowań. Można zadać translację w kierunku krawędzi. W przypadku siatek skorupy można również określić obrót względem krawędzi.

Poniższa tabela zestawia atrybuty umocowania tego typu:

Atrybut

Wartość

Możliwe stopnie swobody dla brył

1 translacja

Możliwe stopnie swobody dla skorup i belek

1 translacja i 1 obrót

Możliwe stopnie swobody dla kratownic

1 translacja



Symbol trójwymiarowy

translacja

obrót

Elementy  możliwe do wybrania

Wierzchołki, krawędzie, ściany i połączenia belek

Translacje

Wzdłuż krawędzi

Obroty (tylko dla skorup i belek)

Względem krawędzi
