Używanie ściany modelu

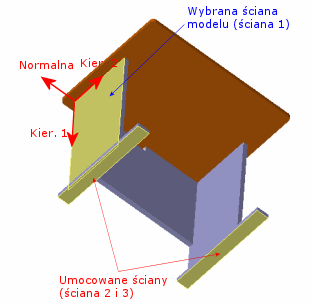

Można użyć ściany planarnej modelu jako odniesienia w celu zastosowania umocowań. Można zadać translacje w kierunkach 1 i 2 ściany, a także w kierunku normalnym do tej ściany. W przypadku siatek skorupy można zadać obroty względem tych kierunków.

Poniższa tabela zestawia atrybuty umocowania tego typu:

Atrybut

Wartość

Możliwe stopnie swobody dla brył

3 translacje

Możliwe stopnie swobody dla skorup i belek

3 translacje i 3 obroty

Możliwe stopnie swobody dla kratownic

3 translacje



Symbol trójwymiarowy

translacja

obrót

Elementy możliwe do wybrania

Wierzchołki, krawędzie, ściany i połączenia belek

Translacje

Wzdłuż kierunku 1 ściany

Wzdłuż kierunku 2 ściany

Normalnie do ściany

Obroty (tylko dla skorup i belek)

Względem kierunku 1 ściany

Względem kierunku 2 ściany

Względem kierunku normalnego do ściany
