Menedżer właściwości PropertyManager bazy pomiarowej

Menedżer właściwości PropertyManager kontroluje właściwości symboli bazy pomiarowej.

Aby wstawić bazy pomiarowe, należy wykonać jedną z następujących czynności:

Styl

Ustawienia etykiety

Etykieta .  Tekst pojawi się w polu bazy pomiarowej.

Linia wiodąca

Użyj stylu dokumentu. Styl dokumentu jest zgodny z ustawieniami określonymi w Właściwości dokumentu - Bazy pomiarowe. Należy wyczyścić, aby wybrać inny styl pola i przyłączenia. Każdy styl pola ma inny zestaw stylów przyłączenia.

Kwadrat:

Okrągłe (GB):

Przykład stylu Okrągłe:

Pełny trójkąt

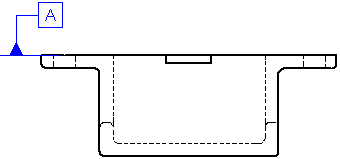

Pełny trójkąt z ramieniem
Pusty trójkąt
Pusty trójkąt z ramieniem

Prostopadłe
Pionowe
Poziome

Opcje Ramienia dodają zgięcie do symbolu. Zgięcie ramienia jest zawsze pionowe lub poziome w zależności od krawędzi przyłączenia. Jeżeli dodamy symbol do krawędzi kołowej, opcje Ramienia są wybrane automatycznie.

Tekst

Należy umieścić wskaźnik w obszarze tekstowym. Kliknąć Więcej, aby uzyskać dostęp do Biblioteki symboli.

Styl linii wiodącej/ramki

Użyj wyświetlania dokumentu

Warstwa

W rysunkach z nazwanymi warstwami, należy wybrać warstwę.
