SolidWorks eDrawings para Macintosh

O SolidWorks® eDrawings®tem suporte no sistema operacional Macintosh®. Você pode abrir arquivos DXF/DWG, SolidWorks e eDrawings.

O software eDrawings de cortesia para o sistema operacional Mac® (eDrawings para Mac) contém a maioria das funcionalidades da versão para Windows, incluindo animação, medição e impressão. O eDrawings para Mac tem suporte em inglês, francês, alemão e japonês.

Abrir documentos habilitados para revisão ativa as ferramentas do SolidWorks eDrawings Professional (marcação, mover, corte transversal, etc.). Não existe um SolidWorks eDrawings Professional para Mac.

A interface do usuário é semelhante à da versão para Windows, com as seguintes exceções:

• Algumas ferramentas que usam botões no Windows são acessíveis somente por meio de itens de menu.

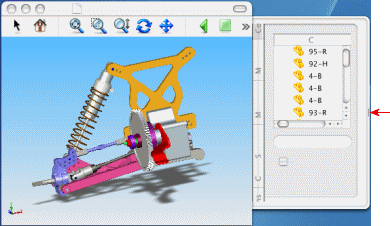

• O SolidWorks eDrawings Manager é aberto fora da janela de gráficos. Arraste um botão próximo à área de gráficos para expandir o eDrawings Manager.

• Para personalizar as barras de ferramentas, clique com o botão direito na área da barra de ferramentas e selecione Personalizar barras de ferramentas.

• Os estados de exibição que estão vinculados a configurações permanecem vinculados; não é possível desativar o vínculo entre os dois na interface do Macintosh.

Recursos disponíveis somente no Macintosh:

• Pesquisa de componentes no eDrawings Manager. Na caixa de pesquisa abaixo da lista Componentes, digite os primeiros caracteres do nome do componente. Clique em X para esvaziar a caixa de pesquisa.

• Spotlight importer (Caixa de pesquisa no canto superior direito da janela do monitor). Localiza arquivos do eDrawings que contém um determinado componente, configuração, nome de folha ou item de marcação (somente Tiger).

• Arrastar um arquivo do eDrawings para outro documento, como um arquivo de texto ou a área de armazenamento temporário.

• Mouse wheel transparency (Transparência da roda do mouse). Torna todo o eDrawings Viewer transparente, de forma que você pode ver através dele. Pressione Ctrl+Alt/Option e gire a roda do mouse.

• Abrir um arquivo de marcação arrastando-o para o eDrawings Viewer.

• Tipos de Salvar como para imagens aprimorado: Imagem SGI, Photoshop, PNG, MacPaint, TGA e QuickTime.

• Opções da caixa de diálogo para impressão aprimoradas: Save as PDF, Fax.

• Ativa ou desativa a exibição de reflexos do modelo.  Na caixa de diálogo Options, na guia General, marque ou desmarque Display Reflections.

• Aparência do Macintosh. Gaveta, barra de ferramentas, botões, etc.

Itens sem suporte no Macintosh:

• Ferramentas de arquivos do Simulation. Os arquivos do Simulation podem ser exibidos mas nenhuma ferramenta fica disponível, como Malha, Legenda, etc.

• Capacidade de embutir como um controle do navegador.

• Licença (versão Professional).

• Imagens OLE em arquivos SolidWorks e DWG nativos.

• Ferramenta Visão geral.

• Configuração de senha.

• Arquivos DWG protegidos por senha.

• Registro de desempenho.

• Salvar como STL.

• Salvar e enviar como arquivo exe, HTML ou zip.

• Pesquisa na Ajuda.

• Capacidade de desativar o vínculo entre estados de exibição e configurações.
