Propriedades personalizadas

Em uma tabela de projeto, o cabeçalho da coluna para especificar uma propriedade personalizada emprega a seguinte sintaxe:

$PRP@propriedade

onde propriedade é o nome da propriedade personalizada. É possível utilizar uma das propriedades personalizadas listadas na caixa de diálogo Informações de resumo (clique em Arquivo, Propriedades, Específico da configuração), ou adicionar uma nova propriedade personalizada.

NOTAS:

• O cabeçalho da coluna não faz diferenciação entre maiúsculas e minúsculas.

• Se você pretende usar a propriedade personalizada como uma coluna em uma lista de materiais:

• Nas Listas de materiais baseadas no Excel, não é permitido incluir espaços no nome da propriedade.

• Nas Listas de materiais baseadas em tabela, são aceitos espaços no nome da propriedade.

Por exemplo, use o cabeçalho $prp@Custo para controlar a propriedade personalizada Custo em cada configuração. Digite o valor da propriedade para cada configuração nas células da tabela. Se a célula estiver em branco, a propriedade ficará indefinida na configuração.

As propriedades associadas aos parâmetros do modelo (dimensões e propriedades de massa e dimensões) são atualizadas automaticamente quando os parâmetros mudam.

Para adicionar uma propriedade personalizada a uma tabela de projeto:

1. Insira uma tabela de projeto no modelo.

2. Na planilha da tabela de projeto:

1. Nas colunas com uma propriedade personalizada, identifique a colunas usando o formato $prp@propriedade; por exemplo: $prp@comprimento.

2. Digite em cada coluna o nome da variável da propriedade no formato "nome@@configuração@modelo"; por exemplo: "D2@Esboço1@@Predeterminada@caixa.SLDPRT".

Inclua as aspas e verifique e certifique-se de que a extensão do nome do arquivo (.SLDPRT) está em maiúsculas.

Para incluir as aspas, digite aspas simples (') antes da expressão. Por exemplo, digite
'"D2@Esboço1@@Predeterminado@caixa.SLDPRT" para que na tabela seja exibida a expressão
"D2@Esboço1@@Predeterminado@caixa.SLDPRT".

3. Em novas colunas, adicione as informações padrão para tabelas de projeto; por exemplo, D2@Esboço1 como o cabeçalho e valores de dimensão na coluna.

3. Clique fora da tabela de projeto para fechá-la.

   As propriedades personalizadas adicionadas em uma tabela de projeto aparecem automaticamente na guia Específico da configuração, na caixa de diálogo Informações de resumo. Você pode usar essas propriedades em notas e listas de materiais.

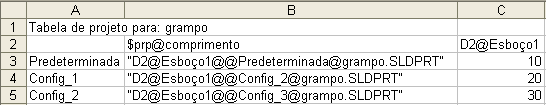

Exemplo de uma tabela de projeto que especifica propriedades personalizadas:
