Templates de tabela

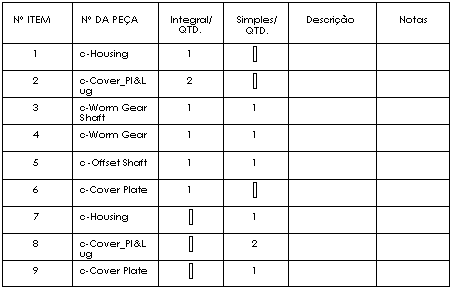

Os templates padrão para Listas de materiais, Tabelas de furos, Tabelas de revisão, Listas de corte de soldagem e Tabelas Bloco de Título estão disponíveis em <diretório_de_instalação>\solidworks\lang\<idioma>. Você pode especificar outra pasta, e salvar e usar os templates personalizados.
|
Tabela |
Extensão de nome de arquivo |
|
Tabela geral
Lista de materiais
Tabela de furos
Tabela de revisão
Lista de corte de soldagem
Tabela Bloco de Título |
.sldtbt
.sldbomtbt
.sldholtbt
.sldrevtbt
.sldwldtbt
.sldtbt |
O software não fornece um template para tabelas gerais.
Os templates personalizados contêm cabeçalhos e formatação, mas não conteúdo de tabela.
Os PropertyManagers de tabela informam o último template usado.
Para alterar o local dos templates de tabela:
Clique em Opções
, Locais de arquivos.
Em Exibir pastas para, selecione:
Templates de BOM
Templates de tabela de furos
Templates de tabela de revisão
Templates de lista de corte de soldagem
Template de Tabela Bloco de título
Clique em Adicionar, navegue até uma pasta e clique em OK.
Para salvar um template personalizado:
Insira uma tabela em um desenho.
Personalize a tabela.
Clique com o botão direito na tabela e selecione Salvar como.
Na caixa de diálogo Salvar como, digite o nome do template, navegue até uma pasta e clique em Salvar.
Para usar um template personalizado:
Quando inserir uma tabela, em Template de tabela no PropertyManager, clique em Abrir template de tabela
.
Na caixa de diálogo Selecionar template, navegue até um template para este tipo de tabela e clique em Abrir.
