Instant3D
O Instant3D permite criar e modificar rapidamente a geometria do modelo, usando alças de arrastar e réguas. Peças e montagens têm suporte para o Instant3D. Para ativar esse recurso, clique em Instant3D
(barra de ferramentas Recursos).
Funcionalidade do Instant3D:
|
Arraste manipuladores de geometria e de dimensão para redimensionar recursos.
 Também é possível arrastar as alças de dimensão para redimensionar os recursos.
Você pode editar componentes dentro de uma montagem ou editar esboços, recursos de montagem e dimensões de posicionamentos no nível da montagem.
|
|
|
|
|
|
Utilize as réguas exibidas na tela para medir as modificações com precisão. |
|
|
|
|
|
Crie ressaltos e cortes extrudados a partir de contornos ou esboços selecionados. |
|
|
|
|
|
Aplique snap à geometria arrastando as alças de manipulação. |
|
|
|
|
|
Planos de seção ativados. Seccione dinamicamente a geometria do modelo para visualizar e manipular recursos. |
|
|
|
|
|
Edite os contornos internos do esboço. |
|
|
|
|
|
Espelhamentos e padrões. Você pode usar o Instant3D para manipular geometrias espelhadas ou de padrão.
Os manipuladores disponíveis na geometria transformada selecionada correspondem aos disponíveis na geometria original correspondente. Por exemplo, os manipuladores de face lateral, de face final, de filetes etc.
Quando você arrasta uma geometria transformada, o modelo inteiro é atualizado, incluindo a geometria de origem. |
Peça original com extrusão espelhada
O exemplo mostra o uso dos manipuladores do recurso espelhado para modificar os recursos de espelhamento e de origem. |
|
|
|
|

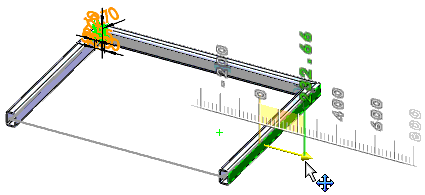

O Instant3D agora trabalha com peças de soldagem 2D e 3D. |
|
