Обзор SolidWorks FloXpress

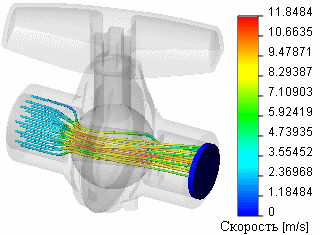

SolidWorks FloXpress - это приложение оценки гидроаэродинамики, с помощью которого определяется траектория прохождения жидкости в деталях или моделях сборки. Расчет поля скоростей позволяет обнаруживать проблемные области в проекте и усовершенствовать их перед производством деталей.
Чтобы открыть учебное пособие по SolidWorks FloXpress , выберите Инструменты, Учебные пособия SolidWorks, Анализ проектирования.
В помощнике SolidWorks FloXpress содержатся следующие пошаговые инструкции:
Для крышки следует выбирать твердотельный элемент, например вытяжку. Поверхности нельзя использовать в качестве крышек.
Проверить геометрию. С помощью SolidWorks FloXpress можно рассчитать поток жидкости в одной внутренней полости модели. Программа проверит геометрию и определит, соответствует ли она требованиям.
Выбор жидкости. Выберите жидкость, которая будет проходить через модель. Нельзя одновременно использовать различные жидкости.
-
Задайте границы модели, окружающие внутреннюю полость.
Решение модели. Задайте уровень конечной разрешающей способности и выполните анализ модели.
Просмотр результатов. Просмотрите результаты анализа и создайте отчет.
Советы по навигации по помощнику
Для перехода от одного этапа процедуры к другому используйте кнопки и в окнах PropertyManager.
Если выбрать в окне PropertyManager FloXpress завершит анализ и сохранит данные для модели. При следующем открытии модели и запуске FloXpress будут использоваться предыдущие настройки.
Если нажать клавишу Esc или выбрать в любом окне PropertyManager, анализ будет завершен без сохранения данных.
После завершения анализа программа FloXpress автоматически сохраняет результаты для модели. При следующем открытии модели и запуске FloXpress автоматически откроется окно PropertyManager Просмотр результатов.
