Кабельные Хомуты

Кабельные Хомуты и другие крепежные детали (клеммы кабелей, скобки, кронштейны и т.д.) часто используются для ограничения электрических кабелей или гибких трубок в выбранных точках на всем протяжении маршрута.

Можно выполнять следующие действия:

  • Поместить Хомуты в узлах маршрута, и программа автоматически проложит маршрут сплайна через Хомуты.

  • Поместить Хомуты в главную сборку, затем автоматически направить сплайн между ними в узле маршрута.

  • Создать несколько конфигураций Хомута с различными размерами, чтобы размер Хомута автоматически изменялся при изменении диаметра кабеля.

  • Перемещать Хомут после того, как через него был проложен маршрут. Маршрут обновляется в соответствии с новым местоположением Хомута.

  • Можно вращать Хомуты до или после их размещения в сборке.

  • Выровняйте ось Хомута по кромке или оси сборки.

  • Используйте виртуальные Хомуты, которые не требуют твердотельной геометрии, для размещения маршрута.

Также можно использовать кабельные Хомуты при создании Ортогонального маршрута для труб в PropertyManager Авто-маршрута.

Требования

Чтобы воспользоваться параметром Автоматически создавать маршрут при помещении Хомутов Хомуты кабеля должны обладать следующим:

  • Две точки маршрута. Точки маршрута определяют деталь как компонент Хомута и задают точки входа/выхода для авто-маршрута.

  • Ось между двумя точками маршрута. Ось определяет осевую линию для Хомутов, предварительно установленных в узле.

Маршрут сохдается по оси между точкой маршрута1 и точкой маршрута2 при перетаскивании Хомута в маршрутную сборку. Соответственно, будьте аккуратны при определении первых двух точек маршрута в зависимости от цели проектирования на случай, если Ваш Хомут нуждается в более чем двух точках.

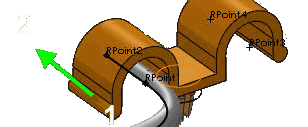

Кабельные Хомуты с множественными точками маршрута

Результирующие маршруты

Для ориентации Хомутов можно добавить:

  • Ось под названием Ось вращения, вокруг которой можно вращать Хомут во время или после его размещения в сборке.

  • Ось под названием Ось Хомута, чтобы выровнять по ребру или оси в сборке. Например, можно назвать ось, проходящую через две тоски маршрута, Ось Хомута.

Если необходимо, чтобы размер Хомута автоматически изменялся при изменении диаметра кабеля, дополнительно потребуется следующее:

  • Данные фильтра. В эскизе под именем FilterSketch (Фильтр_Эскиз) создайте три концентрических окружности и укажите размеры:

    • NominalDiameter@FilterSketch (Номинальный_Диаметр@Фильтр_Эскиз), который является номинальным размером Хомута.

    • InnerDiameter@FilterSketch (Внутренний_Диаметр@Фильтр_Эскиз), который является диаметром наименьшего пучка, способного поместиться в Хомуте.

    • OuterDiameter@FilterSketch (Внешний_Диаметр@Фильтр_Эскиз), который является диаметром наибольшего пучка, способного поместиться в Хомуте.

  • Конфигурации наложения. Используя таблицу параметров, создайте несколько конфигураций Хомута с различными размерами и разными значениями для данных фильтра. Значение внутреннего диаметра InnerDiameter одного размера должно быть меньше, чем значение наружного диаметра OuterDiameter нижеследующего размера, чтобы набор конфигураций охватывал весь диапазон размеров, от наибольших до наименьших, без интервалов.

Для процедур работы с Хомутами см.:
