Нанесение размеров на маркеры сплайна

Используйте инструмент Авто нанесение размеров (панель инструментов Размеры/Взаимосвязи) для нанесения размеров на маркеры сплайна. Можно добавить размеры:

  • Величина касательности 1 и Величина касательности 2

  • Радиальное направление касательной

Нанесение размеров на маркеры сплайна позволяет:

  • Устанавливать значения в графической области, а не в PropertyManager.

  • Управлять величиной и направлением касательной в таблицах параметров.

Чтобы добавить размеры к маркерам сплайна:

  1. В режиме Редактирование эскиза в PropertyManager Сплайн в разделе Параметры выберите Управление с касательностью.

  1. Нажмите Автоматическое нанесение размеров (панель инструментов Размеры/Взаимосвязи) или выберите Инструменты, Размеры, Авто.

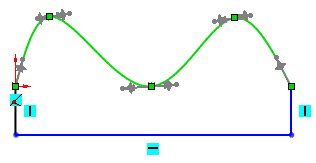

  2. Выберите сплайн для отображения маркеров.

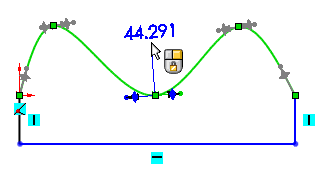

    Для Величины касательности 1 - Величины касательности 2

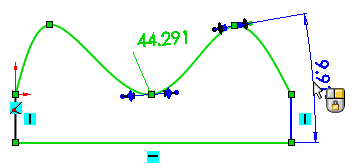

    Для Радиального направления касательной

    1. Выберите любой из маркеров на любом конце и нажмите мышью для нанесения размера.

    2. Укажите размер в окне Изменить.

    1. Выберите любой из маркеров на любом конце, на горизонтальной линии и нажмите мышью для нанесения размера.

    2. Укажите размер в окне Изменить.
