Текст

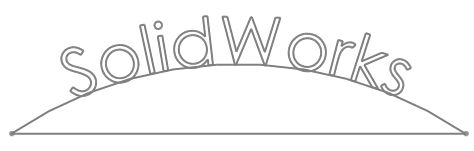

Нанесите или вырежете текст в любой группе непрерывных кривых или кромок (включая окружности или профили, созданные на основе линий, дуг или сплайнов, на грани детали) или вытянутого элемента.
Если кривая является объектом либо набором объектов эскиза и текст эскиза находится в том же эскизе, что и кривая, преобразуйте объекты эскиза во вспомогательную геометрию.
Чтобы создать эскиз текста на детали:
-
Нажмите на грань детали.
Выберите Текст
(панель инструментов Эскиз) или выберите Инструменты, Объекты эскиза, Текст.
Чтобы создать профиль для размещения текста, нарисуйте окружность или непрерывный профиль из линий, дуг или сплайнов на эскизе, закройте эскиз, затем откройте другой эскиз для текста.
-
В графической области выберите кромку, кривую, эскиз или сегмент эскиза.
Выбранный элемент появится в разделе Кривы
.
-
В окне PropertyManager в разделе Текст введите текст для отображения.
При вводе текста он отображается в графической области.
При необходимости задайте свойства в окне PropertyManager Текст эскиза.
Нажмите OK
.
Не закрывая эскиз, текст можно Вытянуть или Вырезать.
Чтобы отредактировать текст:
В открытом эскизе нажмите правой кнопкой мыши на текст (при помещении указателя на текст форма указателя изменится на
) и выберите Свойства.
При необходимости отредактируйте текст и его свойства в окне PropertyManager Текст эскиза.
Чтобы разъединить текст эскиза в отдельные элементы эскиза:
В открытом эскизе нажмите правой кнопкой мыши на текст (при помещении указателя на текст форма указателя изменится на ) и выберите Разъединить текст эскиза.
Текст эскиза преобразуется в нетекстовые элементы (например, линии, дуги, сплайны и т.д.).
