Trazado de rayos
En la ilustración inferior, los rectángulos representan objetos refractantes y las flechas representan los rayos que se proyectan. El rayo 0 proviene de la cámara o del observador de la izquierda. El rayo 1 se refracta al penetrar en el objeto. El rayo 2 se refracta al salir del objeto. Los rayos 3 y 4 actúan sobre el segundo objeto de manera similar a como lo hacen los rayos 1 y 2. Si se configura el valor del Número de refracciones en 2, la luz que penetra en el primer objeto y posteriormente sale del mismo hará que el segundo objeto sea opaco porque el límite para el número de rayos ya ha sido alcanzado.
A continuación se muestra otro ejemplo con apariencias reflectantes y refractantes aplicadas al modelo y a la escena.
|

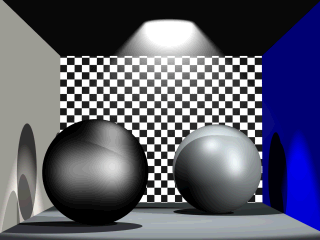

Número de reflexiones = 0
Número de refracciones = 0
Todas las apariencias parecen apagadas y mates. |
|
|

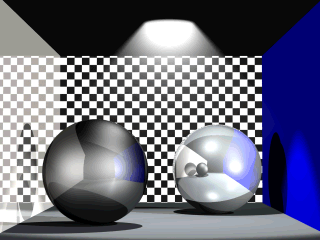

Número de reflexiones = 1
Número de refracciones = 0
Observe la diferencia en las apariencias altamente reflectantes aplicadas a la esfera de la derecha y a la pared de la izquierda. |
|
|

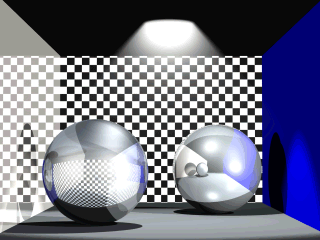

Número de reflexiones = 1
Número de refracciones = 2
Observe la diferencia en las apariencias altamente refractantes aplicadas a la esfera de la izquierda. |
|
