Propiedades personalizadas
El encabezado de columna en una tabla de diseño
para especificar una propiedad personalizada utiliza esta sintaxis:
$PRP@propiedad
donde propiedad
es el nombre de una propiedad personalizada. Puede utilizar una de las
propiedades personalizadas enumeradas en el cuadro de diálogo Información
de resumen (haga clic en Archivo, Propiedades, Específica de la configuración),
o puede agregar una nueva propiedad personalizada.
NOTAS:
Por ejemplo, utilice el encabezado $prp@Coste
para controlar la propiedad personalizada Coste para cada configuración.
En las celdas del cuerpo de la tabla, escriba el valor de la propiedad
para cada configuración. Si deja en blanco una celda, la propiedad para
la configuración no queda definida.
Las propiedades que están asociadas con parámetros de modelo (cotas
y propiedades físicas) se actualizan automáticamente cuando cambian los
parámetros del modelo.
Para agregar una propiedad personalizada a una tabla
de diseño:
Inserte
una tabla de diseño en su modelo.
En la hoja de cálculo de la tabla de diseño:
Para cada columna con una propiedad personalizada,
etiquete la columna con el formato $prp@propiedad;
por ejemplo, $prp@longitud.
En cada columna, escriba el nombre de la variable
de la propiedad con el formato "nombre@@configuración@modelo";
por ejemplo, ""D2@Croquis1@@Predeterminada@caja.SLDPRT".
No olvide las comillas y asegúrese de escribir la extensión
del nombre del archivo (.SLDPRT)
en mayúsculas.
Para incluir las comillas, escriba una comilla simple (')
antes de la expresión. Por ejemplo, escriba
'"D2@Croquis1@@Predeterminado@box.SLDPRT" para que la
expresión
"D2@Croquis1@@Predeterminado@box.SLDPRT" aparezca en la
tabla.
En nuevas columnas, agregue la información
de la tabla de diseño estándar, por ejemplo, D2@Croquis1
como el encabezado, y los valores de cotas en la columna.
-
Haga clic fuera de la tabla de diseño para cerrarla.
Las propiedades personalizadas que se agregan en tablas de diseño
aparecen automáticamente en la pestaña Específica a
la configuración del cuadro de diálogo Información
de resumen. Puede utilizar estas propiedades en Notas
y en Lista de materiales.

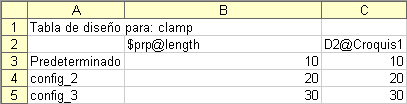

Ejemplo de una tabla de diseño que especifica
propiedades personalizadas:
