PropertyManager Barrer

Configure las opciones del PropertyManager con base en el tipo de operación Barrer. Consulte Perspectiva general de Barrer para obtener más información sobre los barridos.

Perfil y trayecto

• Perfil . Configura el perfil de croquis (sección) utilizado para crear el barrido. Seleccione el croquis de perfil en el gestor de diseño del FeatureManager o en la zona de gráficos. El perfil debe estar cerrado para una operación de barrido base o saliente. El perfil puede estar abierto o cerrado para una operación de barrido de superficie.

• Cuerpo de herramienta (sólo barridos de corte sólido). El cuerpo de herramienta debe:

• Ser una operación de revolución de 360 grados.

• Contener sólo geometría analítica, como líneas y arcos.

• No estar fusionado con el modelo.

• Trayecto . Configura el trayecto a lo largo del que se barre el perfil. Seleccione el croquis del trayecto en el gestor de diseño del FeatureManager o en la zona de gráficos. El trayecto puede ser abierto o cerrado, y puede ser un conjunto de curvas croquizadas contenidas en un croquis, una curva o un conjunto de aristas del modelo. El punto de inicio del trayecto debe estar en el plano del perfil.

Ni la sección, el trayecto, ni el sólido resultante pueden entrecruzarse entre ellos.

Opciones

• Tipo de orientación/torsión. Controla la orientación del Perfil según se barre a lo largo del Trayecto . Las opciones son:

• Seguir trayecto. La sección permanece en el mismo ángulo con respecto al trayecto en todo momento.

• Mantener normal constante. La sección permanece siempre paralela a la sección del principio.

• Seguir trayecto y 1ª curva guía

• Seguir 1ª y 2ª curvas guía

• Torsión a lo largo del trayecto. Tuerce la sección a lo largo del trayecto. Defina la torsión en grados, radianes o en vueltas en Definir por.

• Torsión a lo largo del trayecto con constante normal. Tuerce la sección a lo largo del trayecto, manteniendo la sección paralela a la sección del principio según esta se tuerce a lo largo del trayecto.

de Control de orientación/torsión

• Definir por (disponible con Torsión a lo largo del trayecto o Torsión a lo largo del trayecto con constante normal seleccionado en Tipo de orientación/torsión).

• Definición de torsión. Defina la torsión. Seleccione Grados, Radianes o Vueltas.

• Ángulo de torsión. Especifica el número de grados, radianes o vueltas de la torsión.

• Tipo de alineación de trayecto (disponible con Seguir trayecto seleccionado en Tipo de orientación/torsión). Estabiliza el perfil cuando las pequeñas y desiguales fluctuaciones de curvatura a lo largo del trayecto hacen que el perfil esté mal alineado. Las opciones son:

• Ninguna. Alinea el perfil normal al trayecto. No se aplica ninguna corrección.

• Torsión mínima (sólo para trayectos 3D). Impide que el perfil se vuelva intersectante conforme sigue el trayecto.

• Vector de dirección. Alinea el perfil en la dirección seleccionada para Vector de dirección. Seleccione entidades para configurar el vector de dirección.

• Todas las caras. Cuando el trayecto incluye caras adyacentes, hace el perfil del barrido tangente con la cara adyacente donde esto es posible geométricamente.

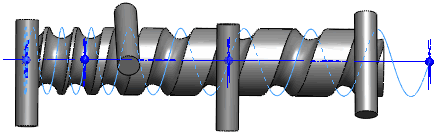

• Vector de dirección (Disponible con Vector de dirección seleccionado para Tipo de alineación de trayecto). Seleccione un plano, una cara plana, una línea, una arista, un cilindro, un eje, un par de vértices en una operación, etc. para establecer el vector de dirección.

• Fusionar caras tangentes. Si el perfil del barrido tiene segmentos tangentes, hace que las superficies correspondientes en el barrido resultante sean tangentes. Se mantienen las caras que se pueden representar como un plano, cilindro o cono. Las otras caras adyacentes se fusionan y los perfiles se aproximan. Los arcos de croquis se pueden convertir en splines.

• Vista preliminar. Visualiza una vista preliminar sombreada del barrido. Desactive para visualizar el perfil y el trayecto solamente.

• Fusionar resultado. Fusiona los sólidos en uno solo.

• Alinear con caras finales. Continúa el perfil del barrido hasta la última cara encontrada por el trayecto. Las caras del barrido se extienden o truncan para coincidir con las caras en los extremos del barrido, sin necesidad de geometría adicional. Esta opción se utiliza normalmente con las hélices.

Curvas guía

• Curvas guía . Guía el perfil conforme éste se barre a lo largo del trayecto. Seleccione las curvas guía en la zona de gráficos.

La curva guía debe coincidir con el perfil o con un punto en el croquis del perfil.

• Subir y Bajar . Ajuste el orden de las curvas guía. Seleccione una Curva guía y ajuste el orden de los perfiles.

• Fusionar caras lisas. Desactive para mejorar el rendimiento de los barridos con curvas guía y para segmentar el barrido en todos los puntos donde la curva guía o el trayecto no tienen continuidad de curvatura.

• Visualizar secciones . Visualiza las secciones del barrido. Seleccione las flechas para ver y resolver los problemas de los perfiles según Número de sección.

Tangencia inicial/final

• Tipo de tangencia inicial y Tipo de tangencia final. Las opciones son:

• Ninguna. No se aplica ninguna tangencia.

• Tangente al trayecto. Cree el barrido normal con respecto al trayecto al inicio.

Operación lámina

Seleccione para crear un barrido de operación lámina.

• Tipo de operación lámina. Configura el tipo de barrido de operación lámina. Las opciones son las siguientes:

• Una dirección. Crea la operación lámina en una dirección desde los perfiles utilizando el valor Espesor . Haga clic en Invertir dirección si fuera necesario.

• Plano medio. Crea la operación lámina en ambas direcciones desde los perfiles aplicando el mismo valor Espesor en ambas direcciones.

• Dos direcciones. Crea la operación lámina en ambas direcciones a partir de los perfiles. Configure valores individuales para Espesor y Espesor .

Alcance de la operación

Aplique operaciones a una o varias piezas multicuerpo. Utilice Alcance de la operación para seleccionar cuáles sólidos se deben incluir en la operación.

de alcance de operación para Cortar-Extruir

Se debe crear el modelo al que se desean agregar las operaciones para piezas multicuerpo antes de agregar esas operaciones.

• Todos los sólidos. La operación se aplica a todos los sólidos cada vez que se regenera la operación. Si se agregan nuevos sólidos al modelo que están intersectados por la operación, estos nuevos sólidos también se regeneran para incluir la operación.

• Sólidos seleccionados. Aplica la operación a los sólidos seleccionados. Si se agregan nuevos sólidos al modelo que están intersectados por la operación, es necesario utilizar Editar operación para editar la operación Extruir, seleccionar esos sólidos y agregarlos a la lista de sólidos seleccionados. Si no se agregan nuevos sólidos a la lista de sólidos seleccionados, éstos permanecen intactos.

• Selección automática. (Disponible haciendo clic en Sólidos seleccionados). Cuando se crea un modelo con piezas multicuerpo por primera vez, la operación procesa todas las piezas intersectantes pertinentes de forma automática. Selección automática es más rápida que Todos los sólidos, pues procesa sólo los sólidos de la lista inicial y no regenera todo el modelo. Si se hace clic en Sólidos seleccionados y se desactiva Selección automática, se deben seleccionar los sólidos que se desean incluir en la zona de gráficos.

• Sólidos que se verán afectados (disponible desactivando Selección automática). Seleccione los sólidos que se verán afectados en la zona de gráficos.
