孔表 PropertyManager

为现有孔表指定属性。

欲为孔表指定属性：

1. 使用以下方法之一来访问 PropertyManager：

• 单击表格左上角的移动表格图标 。

• 用右键单击表格中任何地方并选择属性。

• 在 FeatureManager 设计树中用右键单击表格，然后选择属性。

2. 指定以下说明的属性，然后单击确定 。

表格位置

表格恒定边角控制在添加新列或行时表格扩展的方向。

将恒定边角设定到：

左上。新列延伸到右边，新行延伸到定位点之下。

右上。新列延伸到左边，新行延伸到定位点之下。

左下。新列延伸到右边，新行延伸到定位点之上。

右下。新列延伸到左边，新行延伸到定位点之上。

附加到定位点。将指定的边角附加到表定位点。

恒定边角选项在您首先生成表格时不可使用。如果表格在创建时定位，恒定边角将在离表格定位点最近处象限中的工程图图纸上自动选取。

Alpha/数字控制

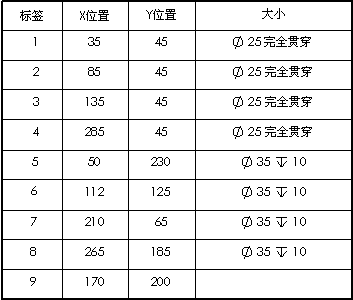

指定识别孔为字母数字 (A, B, C...) 或数字 (1, 2, 3...) 的标号。对于字母数字标号，字母前缀指定特定孔大小，数字指定实例。

视图中相应的注释随表格而更改。

模式

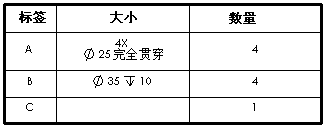

组合相同标签。将带孔的行组合成相同样式，这也组合带相同大小的孔。位置数值列被移除。该选项移除位置列 X 位置和 Y 位置。

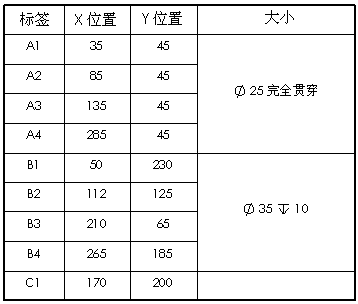

组合相同大小。只在组合相同标签被清除时才可使用。为具有相同大小的孔合并单元格。位置数值列被保留。

孔位置精度

为孔位置值指定有意义数字数。

显示状态

选择以隐藏以下任何或所有项：

• 隐藏原点指示符

• 隐藏孔中心

• 隐藏孔标签

边界

单击框边界 或网格边界 从列表中选取对应的边界厚度。

带粗框和网格边界的表格：

图层

在带命名图层的工程图中选择一图层。表格借用图层颜色。
