模型项目 PropertyManager
在您插入模型项目到工程图时指定以下属性。
源/目标
源
将项目输入到所有视图。将项目插入到图纸上的所有工程图视图。在消除选定时，您必须选取您想将模型项目输入到的工程图视图。
目标视图。列举将要插入模型项目的工程图视图。此选项在将项目输入到所有视图清除选择时可供使用。
尺寸
|
 为工程图标注
|
|
|
 没为工程图标注。您可将之用于所有视图或选定视图以限制插入的尺寸。
|
|
|
 实例/圈数计数。为阵列中实例数插入整数。
|
|
|
 异型孔向导轮廓和  异型孔向导位置。为以异型孔向导生成的孔插入横断面草图的尺寸。
|
|
|

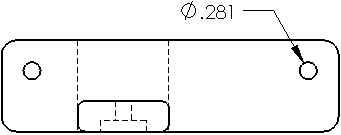

 孔标注。给异型孔向导特征插入孔标注。
|
|
消除重复。仅插入唯一的模型项目，不插入重复项目。
注释
选择所有。插入存在的以下模型项目。否则，根据需要选择个别项目。
注释
表面粗糙度符号
形位公差
基准点
基准目标
焊接
装饰螺纹线（仅限装配体工程图）
参考几何体
选择所有。插入存在的以下模型项目。否则，根据需要选择个别项目。
基准面
轴
原点
点
曲面
曲线
步路点
选项
包括隐藏特征的项目。插入隐藏特征的模型项目。清除此选项以防止插入属于隐藏模型项目的注解。过滤隐藏模型项目时将会降低系统性能。
在草图中使用尺寸放置。将模型尺寸从零件中插入到工程图的相同位置。
图层
将模型项目插入到指定的工程图图层。
