装饰图案 PropertyManager

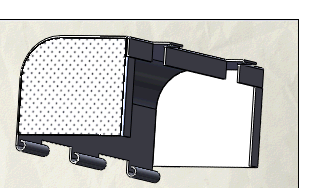

利用装饰图案功能，您可以出于装饰目的定义并显示孔阵列，而不显示完全镶嵌的实体模型。这极大地缩短了重建时间，因为阵列几何体只是装饰性的。

要生成装饰图案：

1. 在任务窗格中，选择外观/布景 选项卡。

2. 在外观下，单击其它、仅限 RealView 外观，然后双击装饰孔阵列或将其拖动至图形区域。

您需要预选其它外观的面。预选不适用于装饰图案。

3. 在 PropertyManager 中，选择要填充边界 的面。

4. 在阵列布局下

1. 选择一个布局。

2. 设定间距选项。

3. 选择一条边线以确定阵列方向。

5. 在源类型下：

1. 选择一个源类型。

2. 设定大小选项。

6. 单击 。

PropertyManager 选项

填充边界

填充边界。定义要使用阵列填充的区域。选择草图、面上的平面曲线、面或共有平面的面。如果使用草图作为边界，可能需要选择阵列方向。

阵列布局

确定填充边界内实例的布局阵列。选择一个可自定义的形状以进行阵列。阵列实例以源特征为中心呈同轴心分布。

穿孔。为钣金穿孔式阵列生成网格。

方形。生成方形阵列。

设定如下选项：

• 实例间距 或 。设定实例中心间的距离。

• 交错断续角度 。设定各实例行之间的交错断续角度，起始点位于阵列方向所用的向量。

• 环间距 。设定实例环间的距离（使用中心）。

• 阵列方向 或 。设定方向参考。如果未指定参考，系统将使用最合适的参考（例如，选定区域中最长的线性边线）。

源类型

选择一个源类型以生成切割形状。设定大小和位置选项。

• 圆形

• 方形

• 菱形

• 多边形
