块 PropertyManager

要显示 PropertyManager,请在处于编辑草图模式时选择一个草图实体。

单一块:包括多个
草图实体

多个草图实体:每个
草图实体都是一个块

现有几何关系

列出所选块的几何关系。

添加几何关系

列出可以添加到所选块的几何关系。

定义

链接到文件。将原文件中所作的更改应用到块的所有实例。

浏览。在选取链接到文件后,插入当前块的另一个实例或链接到某文件的不同块。

您不能编辑当前文件中的块。

编辑。允许编辑块。

插入点。插入您可以拖到所需位置的点操纵杆

引线插入点(仅限工程图)。插入可以单独拖到所需位置的点操纵杆和引线。

作为构造线。将所选的块转换为构造几何线。

参数

块比例 。指示块的比例。默认值 1 表示原始块的大小。

调整尺寸比例(仅限工程图)。调整任何尺寸比例(包括文字高度、箭头大小和延伸线/偏移间隙)到块比例

块旋转 。调整块的方向。默认值 0 是原始块生成时的角度。

锁定角度。固定块的方向,使其不能旋转到不同角度。您可以拖动块,但角度保持固定。

引线图层文字/尺寸显示仅用于工程图文件

引线

直引线

弯引线

无引线

箭头样式。选择一个样式

图层

图层 。用于名称为图层的工程图。

文字/尺寸显示

文字显示 。选择一块实例查看块中的注释如何显示。

  • 法向。显示块中的所有可见注释。

  • 所有。显示所有注释,无论注释设定如何。

  • 。使所有注释不可见。

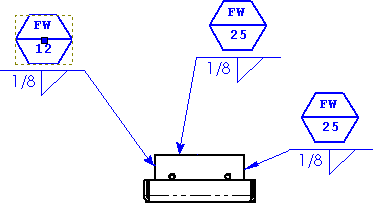

属性。如果您在块定义中包括了属性名称则编辑注释属性值。选取一块实例并单击属性以设定属性值。您不能更改标为只读的属性的值。

显示尺寸 。选中或清除。

质量属性(仅适用于 SolidWorks Motion

质量。运行运动分析运动算例时用到的质量值。

移动质量中心。单击以拖动或显示图形区域中块的质量中心。

重设质量中心。将质量中心重设为块的中心。

惯性张量。单击以修改默认的质量惯性张量。
