疲劳图解

在您进行了疲劳分析之后，您可为模型标绘寿命、损坏和安全系数图解。

设想您在静态分析为发生 N 次的唯一事件时运行静态分析并定义疲劳算例。考虑材料的 S-N 曲线如图所示：

根据载荷比率，程序为每个节点从静态算例的应力值认定纠正过的交替应力。

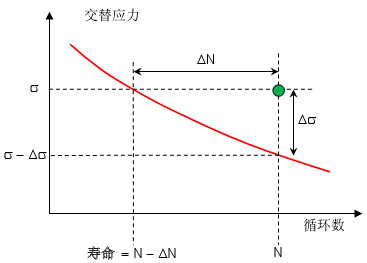

在以上图表中，绿点代表交替应力（Y 坐标）以及每个节点所发生事件的循环数（X 坐标）。每个节点可发生三个可能结果之一：

点位于曲线之上。在该位置预测到疲劳失败。
点位于曲线之下。不会在该位置发生疲劳失败。
点位于 S-N 曲线之外。模型中最高的纠正交替应力必须位于 S-N 曲线的应力范围之内。此外，循环数（N）应该位于 S-N 曲线的周期范围之内。否则，程序不会使用交叉点，而使用 S-N 曲线的端点。

注意：为简化讨论，我们没考虑到定义有材料多个 S-N 曲线和数个事件的情形。

参阅表格理解寿命、损坏和安全系数

相关主题

在 SOLIDWORKS 知识库中搜索“Fatigue Plots”。

提供对该主题的反馈
