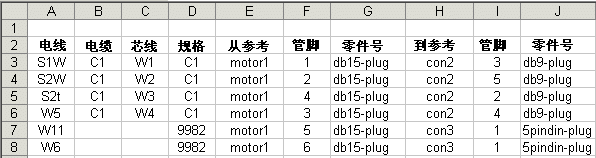

此为一电缆装配体的 Excel 文件范例。此装配体包含两条电线，命名为 W11 和 W6，一条电缆，命名为 C1，电缆带有四条芯线，分别命名为 S1W、S2W、S2t、和 W5。电缆和两条电线从一个接头开始（motor1，零件号 db15-plug）。四条电缆芯线连接到第二个接头（con2，零件号 db9-plug）。两条单个电线连接第三个接头（con3，零件号 5pindin-plug）。
