虚拟线夹（Virtual Clips）
您可以在设计的最初阶段期间生成虚拟线夹来定位线路。虚拟线夹为带有下项的零件：
一个或两个线路点。对于一个线路点，此线路约束到穿越该点，而不考虑到方向。对于两个线路点，此线路以直线在两个点之间穿越，这样方向受到约束。
代表线路通过虚拟线夹的路径的轴。该轴定义您在装配体中预先放置的线夹的线路中心线，这样您可在使用自动步路时将之选择。如果您将该轴命名为线夹轴，您可将之用来将虚拟线夹与装配体中的边线或轴对齐。
在您添加至装配体时放置零件的配合参考。（可选）添加实体几何体（如拉伸特征）以提供面和边线来定义配合参考。接着隐藏实体，这样在您插入虚拟线夹到线路装配体中时该实体不可见。
旋转轴。（可选）添加以便于将线夹旋转到所需方向。
多个配置。（可选）您可生成虚拟线夹的多个配置以定义不同的等距距离，然后手工选择您在放置线夹时所需的配置。如果您想使虚拟线夹在电缆直径更改时自动调整大小，您可添加过滤数据和重叠配置，这与普通电缆线夹操作相同。
虚拟线夹不要求任何实体几何体。您可将虚拟线夹排除在材料明细表之外。
欲将虚拟线夹从材料明细表中排除：
单击文件、属性。
在自定义标签上：
为属性名称添加 IgnoreInBOM。
为类型选择是或否。
在数值/文字表达键入是。
单击确定。
当您生成材料明细表时，虚拟线夹不会在该表上出现。
范例
虚拟线夹的两个范例（cableconstraint.sldprt 和 virtualclipsingleconstraint.sldprt）位于设计库里，在<安装目录>\data\design library\routing\electrical 文件夹中。

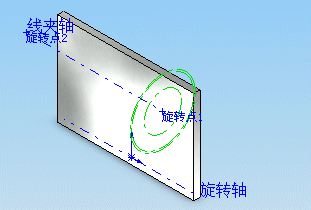

cableconstraint.sldprt 的一个配置显示如下。拉伸的边线之一用在配合参考定义中，以便于在装配体中定位零件。旋转轴和线夹轴可用来旋转或对齐虚拟线夹。虚拟线夹包含重叠配置和过滤数据，这样它可自动调整大小以在电缆直径更改时提供不同的等距距离。
