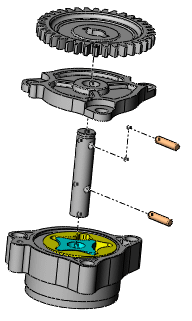

若想将爆炸直线添加到爆炸视图，使用爆炸直线草图（一种 3D 草图）。
欲插入爆炸直线草图：
单击爆炸直线草图 （装配体工具栏），或插入、爆炸直线草图。
就会出现步路线 PropertyManager。
使用以下添加爆炸直线：
步路线 和转折线 （爆炸草图工具栏）
3D 草图绘制工具栏。
所有线条以幻影线显示。
关闭草图。
草图出现在 ConfigurationManager 中 爆炸视图<n> 之下。
欲编辑爆炸直线草图：
在 ConfigurationManager 中，单击 以扩展 ExplView<n>。
右键单击 3D爆炸<n>，然后选择编辑草图。
如同您编辑任何 3D 草图，编辑此草图，或添加更多的爆炸直线。
