螺旋线和涡状线(Helix and Spiral)

您可在零件中生成螺旋线和涡状线曲线。此曲线可以被当成一个路径或引导曲线使用在扫描的特征上,或作为放样特征的引导曲线。

欲生成螺旋线或涡状线:

  1. 打开一个草图并绘制一个圆。此圆的直径控制螺旋线的直径(除在可变螺距螺旋线中外)。

  2. 单击曲线工具栏上的螺旋线和涡状线 ,或单击插入曲线螺旋线/涡状线

  3. 螺旋线/涡状线 PropertyManager 中设定数值。

  1. 单击确定

螺旋线和扫描轮廓位于瓶颈上。

凸台扫描特征(以蓝色显示)在瓶颈上生成螺纹线。

涡状线弹簧

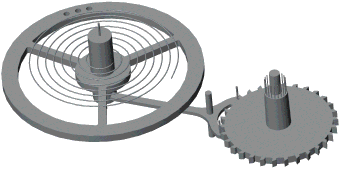

钟内部机械装置中的涡状线弹簧

可变螺距螺旋线

一切除-扫描特征生成蜗轮。
