装饰螺纹线
装饰螺纹线描述特定孔的属性，这样您就不必给模型添加实际螺纹线。装饰螺纹线代表凸台上螺纹线的次要（内部）直径，或代表孔上螺纹线的主要（外部）直径并可在工程图中包括孔标注。
装饰螺纹线的属性包括：

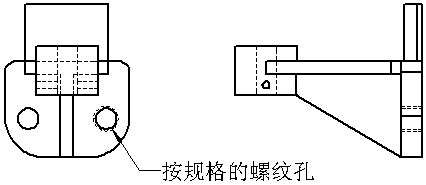

您可以在零件、装配体或工程图上显示螺纹线，还可以在工程图中附加螺纹标注注释。您可给圆锥孔添加装饰螺纹线。如果圆锥螺纹线不在平面上结束，则被曲面剪裁。
装饰螺纹线与其它的注解有所不同，它是其所附加项目的专有特征。例如，孔上的装饰螺纹线以及用来生成孔的草图作为装饰螺纹线1
位于孔特征下的 FeatureManager 设计树中。
当指针位于装饰螺纹线上时，其形状会变为
。
零件文档中的装饰螺纹线自动插入到工程图视图中。如果工程图文档为 ANSI 标准，还会插入螺纹标注。（您可在装饰螺纹线 PropertyManager 中插入螺纹线标注，但它们只出现在工程图文档中。）螺纹线标注不用到 ISO、JIS、或其它标准中，但您可使用快捷键菜单上的插入标注将之显示（参阅下段）。欲从装配体文档插入装饰螺纹线到工程图，单击插入、模型项目，然后单击装饰螺纹线
。
在工程图中，插入标注出现在快捷键菜单中。如果在零件或装配体中定义了装饰螺纹线标注但未在工程图中显示，选择此菜单项目将显示标注。在默认情况下，引线附加到螺纹线。标注是个注释。
如果您在操作工程图视图时添加装饰螺纹线，零件或装配体会更新以包括装饰螺纹线特征。
您可在工程图中标注圆形装饰螺纹线尺寸及侧面的线性尺寸。您不能在零件或装配体文件中标注装饰螺纹线的尺寸。
装饰螺纹线的显示状态遵循父特征的显示状态。当您更改显示模式、将特征添加到显示隐藏的边线列表或隐藏零部件时，装饰螺纹线的显示状态将自动更改。
您可设定高品质装饰螺纹线来检查所有装饰螺纹线以决定它们是否应可见或隐藏。
您可以参考引用阵列的装饰螺纹线。
-
对于直螺纹孔和锥形螺纹孔，您可在异形孔向导中添加装饰螺纹线。
注意：对于在异形孔向导中生成并带装饰螺纹线的螺纹孔，孔直径为螺纹钻孔的直径。对于无装饰螺纹线的螺纹孔，孔直径为螺纹的外径。
对于装饰螺纹线的上色显示，单击选项
。在文档属性标签上，选取出详图。在显示过滤器下选择上色的装饰螺纹线。
欲插入装饰螺纹线：
在一个圆柱形特征上（凸台、切除或孔），单击螺纹线开始的圆形边线。如果特征是圆锥孔，选择主要直径。如果特征是圆锥凸台，选择次要直径。
您也可在单击工具后选择特征。
单击注解工具栏上的装饰螺纹线
，或单击插入、注解、装饰螺纹线。
在装饰螺纹线 PropertyManager 中设定属性.
单击确定
。
欲编辑装饰螺纹线：
在零件或装配体文档中，用右键单击装饰螺纹线特征，然后单击编辑特征
。
在装饰螺纹线 PropertyManager 中作必要的变更，然后单击确定 。
欲在激活的工程图文件中指定装饰螺纹线的线型与线粗：
单击选项 。在文档属性标签上，单击线型。
在边线类型部分选择装饰螺纹线。
-
从清单中选择一样式和线粗。
预览框将显示结果。
