转换实体引用

您可通过投影一边线、环、面、曲线、或外部草图轮廓线、一组边线或一组草图曲线到草图基准面上以在草图中生成一条或多条曲线。

转换实体：

1. 在打开的草图中，单击一模型边线、环、面、曲线、外部草图轮廓线、一组边线、或一组曲线。

您也可在单击转换实体引用 工具后单击一实体

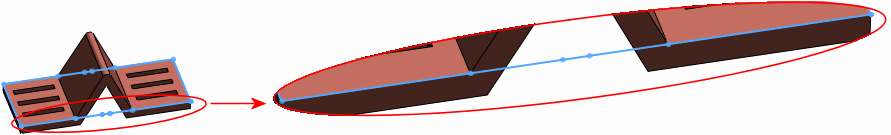

范例：

2. 单击转换实体引用 （草图工具栏），或单击工具、草图绘制工具、转换实体引用。

   会生成以下几何关系：

• 在边线上 。在新草图曲线和实体之间生成，此可在实体更改时使曲线更新。

• 固定。在草图实体的端点上内部生成，使草图保持"完全定义"状态。当您使用显示/删除几何关系时，不会显示这个内部几何关系。拖动这些端点可移除固定几何关系。

如果您在装配体关联中生成零部件或特征而且不生成模型的外部参考已在工具、选项、外部参考引用中选取，那么上述的草图几何关系不会生成。参阅控制生成外部参考引用。

3. 在 PropertyManager 中单击选择链转换所有相邻的草图实体。

4. 单击 。
