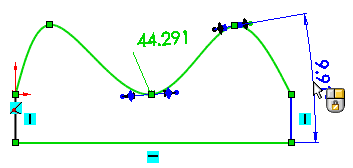

標註不規則曲線控制點的尺寸（Dimensioning to Spline Handles）

使用智慧型尺寸 （尺寸/限制條件工具列）標註不規則曲線控制點的尺寸。您可以新增以下的尺寸：

• 相切權重 1 及相切權重 2

• 相切徑向方向

標註不規則曲線控制點的尺寸可讓您：

• 設定圖面而非 PropertyManager 中的值。

• 在設計表格中控制相切權重與方向。

標註不規則曲線控點的尺寸：

1. 在編輯草圖模式中，於不規則曲線 PropertyManager 的參數之下，選擇相切驅動。

2. 按一下智慧型尺寸（尺寸限制/條件工具列），或按一下工具、標註尺寸、智慧型。

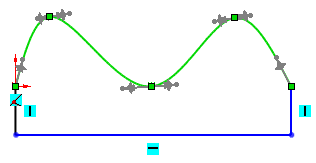

3. 選取不規則曲線以顯示控點。

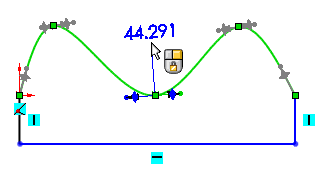

   對於相切權重 1 - 相切權重 2	對於相切徑向方向
   選擇在任一端的任何控制點，然後按一下來放置尺寸。 在修改方塊中設定尺寸。	選擇在任一端的任何控制點、水平線，然後按一下來放置尺寸。 在修改方塊中設定尺寸。
