3D 草圖中的草圖限制條件（Sketch Relations in 3D Sketches）

許多可用於 2D 草圖的限制條件也可以用於 3D 草圖。3D 草圖繪製支援的其他草圖限制條件包括：

• 直線到曲面上的點之間的垂直限制條件。

• 在草圖基準面上產生的 3D 草圖圖元與在其他草圖基準面上產生的 3D 圖元之間的限制條件。

• 3D 草圖間相對於一直線相互對稱的限制條件會產生在相同的基準面上。

• 有不規則曲線控制點的限制條件，例如沿著軸或在控制點之間。

• 中點限制條件。

• 同等間距限制條件

• 在面及不規則曲線之間的相切或同等曲率限制條件。.

• 弧與其他草圖圖元之間的限制條件。

• 弧之間的限制條件，例如同心、相切或相等。

• 套用至一直線和一基準面間，或兩個點與一基準面間的垂直正交。

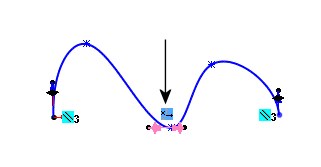

在 3D 草圖中，您可以沿整體 X、整體 Y、或整體 Z 軸繪製圖元。

• 圓錐與 3D 草圖線之間的同心與垂直限制條件。
