輸出鈑金零件至 DXF 或 DWG 檔案
新的 DXF/DWG 輸出 PropertyManager 可將鈑金本體輸出至 .dxf 或 .dwg 檔案。您亦可輸出諸如彎折線、草圖及成形工具之類的圖元。預覽會顯示您的選擇,可讓您移除不想要的圖元,例如鑽孔或切除部分。
- 在鈑金零件開啟後,執行下列操作之一來開啟 PropertyManager:
- 儲存零件()為 .dxf 或 .dwg 檔案類型。
- 用右鍵按一下平板型式特徵,然後按一下輸出至 DXF/DWG。
- 按一下儲存。
PropertyManager 出現。
- 選擇要輸出的本體與圖元,然後按一下

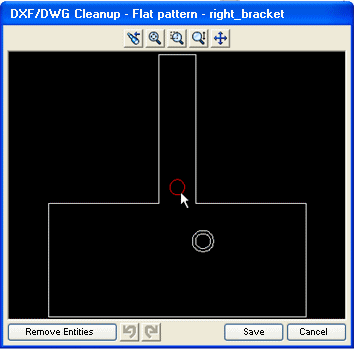

。DXF/DWG 清理預覽視窗出現。

- 要移除圖元,請選擇它們,然後按一下移除圖元。
- 如果要執行變更,取消預覽並返回至 PropertyManager。
