寸法の公差と小数位数（Dimension Tolerance and Precision）

次は、寸法値（Dimension Value） PropertyManager で選択できる、様々な公差と精度のオプション例です。

部品寸法に複数のコンフィギュレーションが含まれている場合、コンフィギュレーション（Configurations）ボタンを使用して選択コンフィギュレーションに変更を適用できます。

図面の駆動寸法の公差が変更された場合はモデルにも反映されます。

基準寸法 寸法テキストを四角で囲みます。
上下寸法許容差 と が表示され、公称寸法の上と下に別の値を追加できます。 公差テキストは公称寸法テキストの後に続きます。
許容限界寸法 と が表示され、公称寸法の上と下に別の値を追加できます。 公差値は公称寸法に追加あるいはそれから引かれます。
普通許容差 が表示され、公称寸法の上と下に同じ値を適用できます。 公差テキストは公称寸法テキストの後に続きます。
MIN 公称値にサフィックス（接尾語） MIN を付けて表示します。
MAX 公称値にサフィックス（接尾語） MAX を付けて表示します。
はめあい公差

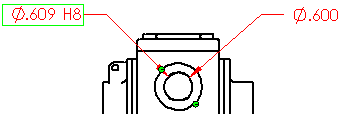

  • 公差を分類（Classification）と英数値で設定します。 次の例では:
    • 公差タイプ = はめあい
    • 分類 = クリアランス
    • 穴基準はめあい = H8

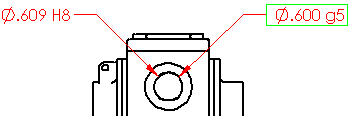

  • 軸基準はめあい の値 g5 を使用して軸の公差を設定します。

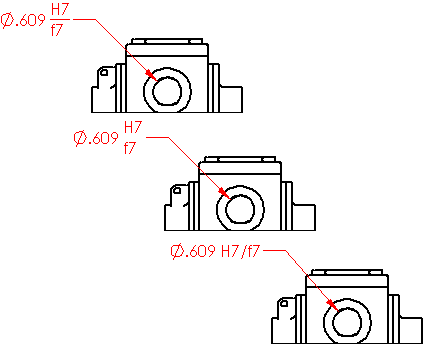

  • はめあい公差を1つの寸法にまとめます:
    • 線付き積重ね
    • 線無し積重ね
    • 直線状表示

  • はめあい公差（Fit with tolerance）を使用して、公差値を許容限界寸法タイプの寸法値で表示します。 穴基準はめあい と 軸基準はめあい のオプションによって公差値が自動的に定義されます。

  • はめあい（Fit）値を表示せずに使用するには、公差タイプ を はめあい（公差のみ） に設定します。
