플라이 각도

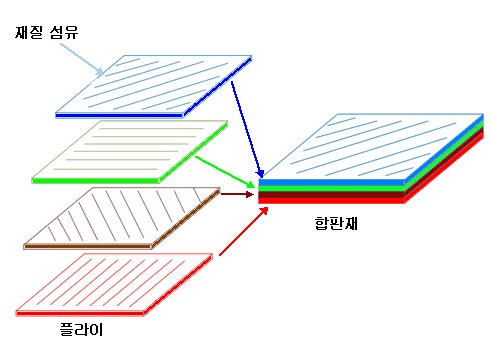

합판재는 일반적으로 다른 방향을 가진 플라이들로 스택됩니다. 서로 다른 방향으로 운반 하중 능력을 최적화하기를 원할 때 다른 방향의 플라이들을 스택하여 합판재를 만듭니다. 합판재는 복잡한 외부 하중 조건을 받으므로 이러한 스택 방법이 필요합니다.

.

참고: 한 방향인 합판재 (모든 플라이에 동일한 재질 방향)는 보통 한 방향으로만 하중을 수행하는 모델에 적합합니다. 이러한 합판재는 플라이 방향의 반대 방향에서는 아주 약합니다.

지오메트리 상에서 0도 플라이 각도의 참조 방향을 줄로 표시합니다. 각 합판재의 플라이 방향, 물성치에 X 방향) 지오메트리에서 하이라이트됩니다. Y 방향은 섬유 방향(곡면상에서)을 가로지르고 Z 방향은 플라이 면에 수직입니다. 섬유 방향 각도 0도와 60도에 대한 X, Y, Z 방향이 이미지에 표시됩니다.

복합 트라이어드는 면의 가운데에 표시됩니다. 트라이어드에는 네 개의 화살표가 있습니다:
