베어링 하중
베어링 하중은 접촉하는 원통형 면이나 쉘 모서리 사이에 발생합니다. 대부분의 경우, 접촉하는 면이나 모서리의 반경은 동일합니다. 베어링 하중은 접촉면에 균일하지 않은 압력을 생성합니다. 그림에서와 같이 해당 반쪽 공간에서 사인형(sinusoidal) 또는 포물선형(parabolic) 변동을 선택할 수 있습니다.
참고: 사인형(sinusoidal)과 포물선형(parabolic) 분포에 대한 자세한 정보는 베어링 하중 분포를 참고하십시오. 지정 베어링 하중에 비대칭 요소를 선택하여 발생하는 불균형 하중에 대한 더 자세한 정보는 비대칭 요소 선택으로 인한 추가 하중 적용을 참고하십시오.

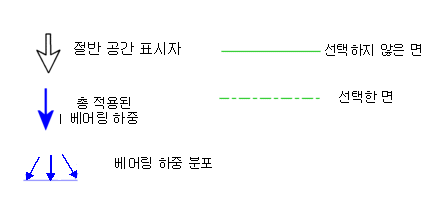

그림
반쪽 공간이란 각도 F가 180o 보다 작거나 같은 공간을 가리킵니다.
|
하중은 선택한 면의 아래쪽 절반에만 적용됩니다. |
하중은 반쪽 공간에 위치한 선택한 면의 일부에만 적용됩니다. |
|
|
|
|
반쪽 공간의 선택하지 않은 영역에는 하중이 적용되지 않습니다. |
하중은 선택한 면에만 적용됩니다. |
|
|
|
|
