원격 변위 (강 결합)

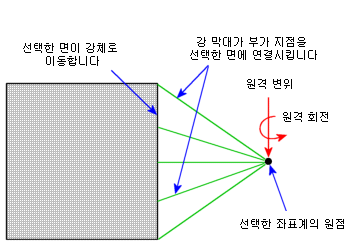

교체한 부품이 모델링한 부품에 비해 강 결합되어 있고 모델에 대한 그 효과를 대치할 수 있는 원격 이동 및/또는 회전을 알고 있는 경우, 이 옵션을 사용할 수 있습니다. 구속 조건의 적용 지점을 강 결합 막대로 선택한 면에 효율적으로 연결합니다.

공통 점에 강하게 연결된 선택한 면)은 고정 물체로 변형할 수 있습니다. 각 면의 면적과 형상은 변하지 않습니다. 과응력이 강 결합된 면 부근에 발생할 수 있습니다.

원격 변위(강 결합)를 면에 적용하는 방법

1. Simulation 스터디 트리에서, 외부 하중 아이콘을 오른쪽 클릭하고 원격 하중/질량 을 선택합니다.

2. 유형에서, 변위 (강 결합)을 선택합니다.

3. 그래픽 영역에서 원격 변위를 적용할 면을 클릭합니다.

4. 참조 좌표계에서, 전체(기본 전체 좌표계) 또는 사용자 지정을 선택합니다.

• 사용자 지정으로, 좌표계 선택 안쪽을 클릭하고 플라이아웃 FeatureManager 트리에서 좌표계를 선택합니다.

5. 위치 아래에서 다음과 같이 합니다.

1. 원하는 길이 단위를 선택합니다.

2. X-위치 , Y-위치 , Z-위치 상자에 원격 변위를 부가할 지점의 좌표를 입력합니다.

6. 위치 이동에서 다음을 실행합니다.

1. 단위 를 원하는 길이 단위로 설정합니다.

2. 지정하고자 하는 이동 요소를 클릭하여 값을 입력합니다.

7. 회전에서 다음을 실행합니다.

1. 단위 를 원하는 회전 단위로 설정합니다.

2. 지정하고자 하는 회전 요소를 클릭하여 값을 입력합니다.

8. 를 클릭합니다.
