Edytor sceny - karta Tło/Pierwszy plan

Możemy dodawać obrazy, kolory lub tekstury dla tła lub pierwszego planu renderowanej sceny.

Aby edytować właściwości tła i pierwszego planu, należy:

1. Kliknąć Scena (pasek narzędzi PhotoWorks), kliknąć PhotoWorks, Scena lub kliknąć prawym przyciskiem myszy scenę na karcie Render Manager i wybrać Edytuj scenę.

Można również wybrać kartę Wyglądy/PhotoWorks , aby wyświetlać sceny w Okienku zadań.

2. Na karcie Tło/Pierwszy plan określić następujące właściwości:

Tło

Obszar, który nie jest przysłonięty modelem lub sceną jest tłem. Tła:

• Brak. Ustawia czarne tło.

• Gładkie. Ustawia stały kolor tła. Aby edytować kolor tła, należy kliknąć pole Kolor i wybrać z palety Kolor.

• Gradient. Ustawia stopniowane połączenie pomiędzy dwoma kolorami pojawiającymi się na górze i na dole obrazu. Aby edytować kolory tła, należy kliknąć pola Górny kolor gradientu i Dolny kolor gradientu i wybrać kolor z palety Kolor.

• Obraz. Wyświetla obraz tła z pliku. Kliknąć Przeglądaj a następnie wybrać z poniższych opcji:

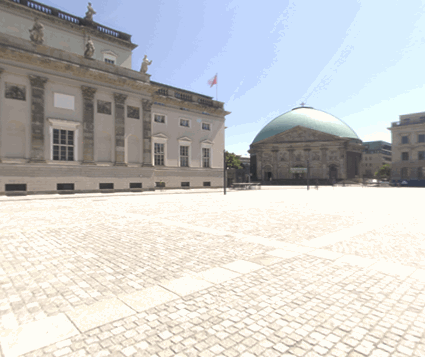

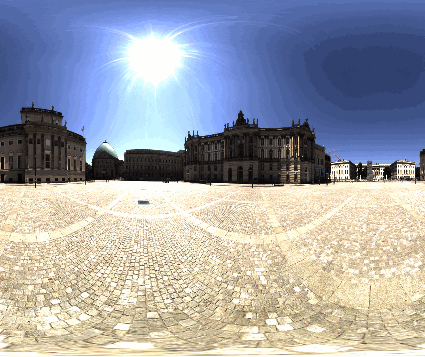

  Aby wyświetlić obrazy sferyczne, należy z Edytora sceny wybrać kartę Pokój i wyczyścić Widoczne dl wszystkich wystąpień Nazwy.

Można również wybrać Obraz sześcienny, który tworzy odbicia przy użyciu sześciu rzutowanych ścian.

• Kolory systemowe. Użyte z Gładkie i Gradient, ustawiają kolory w oparciu o kolory systemowe aplikacji.

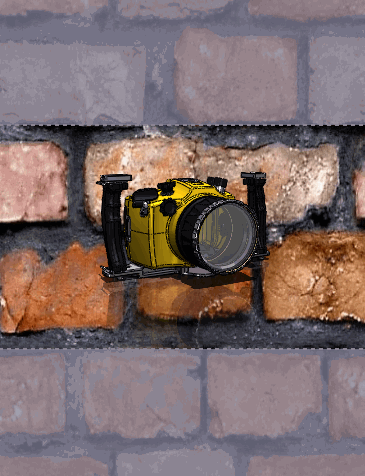

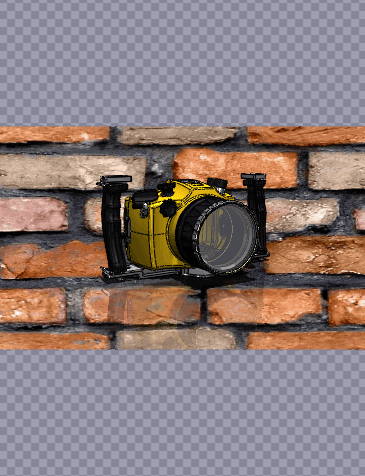

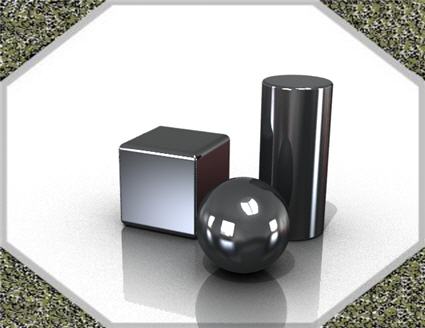

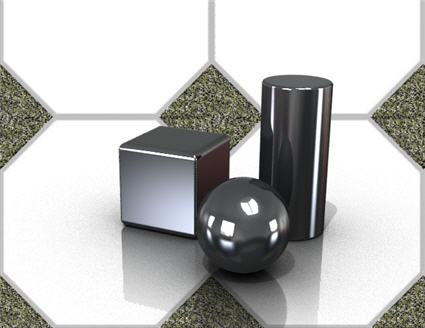

• Wpasuj obraz tła w pole widzenia kamery. Opcja używana tylko ze skalowanymi lub sąsiadującymi obrazami planarnymi. Skaluje obraz tła, aby był on wpasowany w pole widoku tła. Kiedy opcja ta jest wyczyszczona, obraz tła jest wpasowany w obszar graficzny.

• Obrót tła. Ustawia wartość dla Obrót tła przy wybranej opcji Obraz sferyczny lub Obraz sześcienny (patrz Obrót środowiska).

• Jaskrawość obrazu tła

• Ścieżka pliku obrazu. Należy kliknąć Przeglądaj, aby pobrać obraz tła. Obrazy są typowo zlokalizowane w:
  <katalog_instalacyjny>\data\images\textures\background\

Pierwszy plan

Właściwości pierwszego planu pozwalają na symulację efektu mgły w dowolnym kolorze. Pierwszy plan przycina model poprzez dodanie płaszczyzny w określonej odległości od pozycji oglądania. Wynik, symulowanie obiektu otoczonego mgłą, jest inny od dodawania mgły przy użyciu świateł ogniskowych.

• Brak. Bez efektu mgły.

• Wskaźnik głębi. Aktywuje efekt mgły. Możemy modyfikować następujące właściwości:

• Kolor mgły. Należy kliknąć Kolor mgły i wybrać z palety Kolor. Przezroczystość mgły waha się od 100% przezroczystości w Odległości do początku do 100% nieprzezroczystości w Odległości do nieprzezroczystości.

• Odległość do początku. Jest to odległość od patrzącego do pozycji gdzie rozpoczyna się efekt głębi Koloru mgły i gdzie kończy się 100% przezroczystość mgły.

• Odległość do nieprzezroczystości. Jest to odległość od patrzącego do pozycji gdzie Kolor mgły jest w 100% nieprzezroczysty. Za Odległości do nieprzezroczystości, cała scena jest pokryta Kolorem mgły.

Należy użyć kamery, aby kontrolować pozycję widoku względem modelu. Przy używaniu kamery, Odległość do początku i Odległość do nieprzezroczystości są mierzone od kamery.

Pomiędzy Odległością do początku a Odległością do nieprzezroczystości, powstały kolor jest liniowo interpolowany pomiędzy kolorem modelu a Kolorem mgły.

3. Należy kliknąć Zastosuj, aby zaakceptować zmiany a następnie kliknąć Zamknij, aby zamknąć okno dialogowe.

   PhotoWorks zastosuje zmiany kiedy klikniemy Zastosuj. Nie musimy zamykać okna dialogowego przed rozpoczęciem renderowania.
