Dostosowane właściwości
Nagłówek kolumny tabeli konfiguracji określający właściwość dostosowaną używa następującej składni:
$WŁA@właściwość
gdzie właściwość jest nazwą dostosowanej właściwości. Możemy użyć jednej z właściwości dostosowanych wymienionych w oknie dialogowym Podsumowanie (kliknąć Plik, Właściwości, Specyficzne dla konfiguracji), bądź też dodać nową właściwość dostosowaną.
NOTATKI:
Na przykład, należy użyć nagłówka $wła@koszt, aby sterować właściwością dostosowaną Koszt dla każdej konfiguracji. W komórkach głównej części tabeli należy wpisać wartość dla każdej z konfiguracji. Jeżeli komórka jest pusta, właściwość pozostaje nie zdefiniowana dla tej konfiguracji.
Właściwości, które są skojarzone z parametrami modelu (wymiary i właściwości masy) są aktualizowane automatycznie, gdy ulegną zmianie parametry modelu.
Aby dodać dostosowaną właściwość do tabeli konfiguracji, należy:
Wstawić tabelę konfiguracji do modelu.
W arkuszu tabeli konfiguracji, należy:
Każdą kolumnę zawierającą właściwość dostosowaną należy oznaczyć w formacie $wła@właściwość; na przykład: $wła@długość.
W każdej z kolumn należy wpisać zmienną nazwę właściwości w formacie "nazwa@@konfiguracja@model"; na przykład: "D2@Szkic1@@Domyślna@pudełko.SLDPRT".
Należy wpisać cudzysłowy i upewnić się, że rozszerzenie (.SLDPRT) zostało wpisane wielkimi literami.
Aby uwzględnic cudzysłowy, należy wpisać pojedynczy cudzysłów (') przed wyrażeniem. Należy na przykład wpisać
'"D2@Szkic1@@Default@box.SLDPRT", aby w tabeli pojawiło się wyrażenie
"D2@Szkic1@@Default@box.SLDPRT"
W nowych kolumnach dodać standardowe informacje tabeli konfiguracji, Na przykład: W2@Szkic1 jako nagłówek oraz wartości wymiaru w kolumnie.
-
Kliknąć na zewnątrz tabeli konfiguracji, aby ją zamknąć.
Właściwości dostosowane dodane w tabeli konfiguracji pojawiają się automatycznie na karcie Specyficzne dla konfiguracji w oknie dialogowym Podsumowanie. Można użyć tych właściwości w Notatkach oraz Listach materiałów.

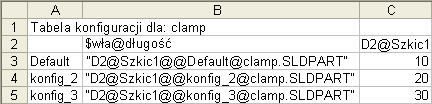

Przykład tabeli konfiguracji określającej dostosowane właściwości:
