Adnotacje - tabele

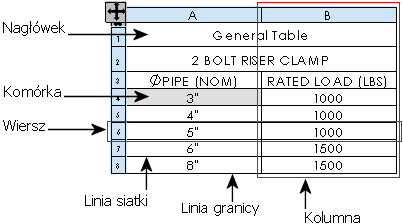

Tabela składa się z komórek ułożonych w wierszach i kolumnach. Komórki mogą zawierać tekst lub dane, które można formatować indywidualnie.

Na pasku narzędzi Tabela dostępne są następujące tabele:

• Listy materiałów

• Tabele konfiguracji

• Listy materiałów oparte na Excel

• Ogólne tabele

• Tabele otworów

• Tabele poprawek

• Listy elementów ciętych konstrukcji spawanej

• Tabele bloku tytułowego

Większość tabel ma następujące funkcje:

• Przeciąganie wskaźnikiem

• Przyciąganie do punktu zakotwiczenia, który możemy ustalić

• Przyciąganie do linii i wierzchołków w formacie arkusza

• Używanie standardowych lub dostosowanych szablonów

• Dodawanie kolumn i wierszy oraz dostosowywanie ich wymiarów

• Wybieranie i usuwanie tabel, kolumn i wierszy

• Dzielenie lub scalanie tabeli

• Scalanie lub dzielenie przylegających komórek

• Sortowanie zawartości kolumn

• Powiększanie wybranego obszaru

• Kontrolowanie koloru w warstwach

Możliwa jest również edycja elementów w większości tabel:

• Jeżeli edytujemy elementy w tabeli, automatyczne kontrole nie mogą ich zmieniać. Aby edytować tekst, należy dwukrotnie kliknąć tekst i edytować na ekranie. Pojawi się menedżer właściwości PropertyManager Notatka, pozwalający na formatowanie tekstu dodatkowo do jego edycji.



• Jeżeli wartość komórki jest parametrycznie połączona z dokumentem części lub złożenia, pojawi się komunikat ostrzegający, że edytowana wartość odetnie to połączenie. Aby przywrócić łącze w przyszłości, należy usunąć z komórki tekst zdefiniowany przez użytkownika lub kliknąć prawym przyciskiem myszy komórkę i wybrać Przywróć oryginalną wartość.

Następujące procedury nie mają zastosowania dla każdego typu tabeli.

Aby przeciągnąć tabelę, należy:

1. W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji Przyłącz do punktu zakotwiczenia. (Dla list materiałów opartych na arkuszach Microsoft Excel, należy usunąć zaznaczenie opcji Użyj punkt zakotwiczenia tabeli w oknie dialogowym Właściwości listy materiałów.)

2. Przytrzymać klawisz Alt i przeciągnąć tabelę z jakiegokolwiek miejsca wewnątrz tabeli.

- lub -

Przeciągnąć ikonę w lewym górnym narożniku tabeli.

Aby przyciągnąć tabelę do elementów formatu arkusza, należy:

1. Przeciągnąć tabelę w stronę linii poziomej lub pionowej lub wierzchołka w formacie arkusza.

2. Kiedy krawędź tabeli zostanie przyciągnięta do linii lub punktu, należy zwolnić wskaźnik.

Aby dodać kolumnę lub wiersz do tabeli, należy:

W kolumnie lub wierszu gdzie chcemy dodać nową kolumnę lub wiersz kliknąć prawym przyciskiem myszy i wybrać Wstaw a następnie wybrać opcję.

Aby wybrać lub usunąć tabelę, kolumnę lub wiersz, należy:

Kliknąć prawym przyciskiem myszy i wybrać Wybierz lub Usuń a następnie Tabela, Kolumna lub Wiersz.

Jeżeli wybierzemy całą tabelę, należy nacisnąć klawisz Delete, aby usunąć tabelę. Jeżeli wybrana jest tylko komórka, należy nacisnąć klawisz Delete, aby usunąć zawartość komórki.

Aby formatować całą tabelę, należy:

1. Kliknąć ikonę w lewym górnym narożniku, aby wybrać tabelę.

2. Formatować tabelę.

Aby przeglądać wiersz nagłówka, należy:

1. Przenieść wskaźnik ponad ikoną w lewym górnym narożniku tabeli.


2. Kliknąć kiedy wskaźnik zmieni się na następujący: .


   Można zobaczyć wiersz nagłówka i modyfikować tekst.



Aby podzielić tabelę, należy:

Kliknąć prawym przyciskiem myszy w tabeli i wybrać Podziel:

• Poziomo ponad

• Poziomo poniżej

• Pionowo po lewej stronie

• Pionowo po prawej stronie

Aby scalić tabelę, która została podzielona, należy kliknąć prawym przyciskiem myszy w miejscu podziału w tabeli i wybrać Scalaj tabele.

Aby scalić lub podzielić przylegające komórki, należy:

1. Wybrać komórki.

2. Kliknąć prawym przyciskiem myszy i wybrać Scalaj komórki lub Cofnij scalenie komórki.
