Tabele poprawek

Można wstawić tabelę poprawek (blok) oraz skojarzone symbole poprawek w rysunku. Można połączyć tabele poprawek do produktu SolidWorks Workgroup PDM.

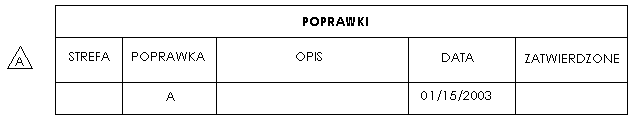

Można wstawić tabelę do rysunku, aby śledzić poprawki dokumentu włącznie z symbolami poprawek. Dodatkowo do funkcji dla wszystkich tabel, można wybrać:

• Kształty symbolu poprawki

• Kolejność alfabetyczną lub numeryczną

Symbole poprawek tworzą notatki z ramką połączone przez właściwości do tabeli poprawek. Używany jest numer lub litera bieżącej poprawki.

Ostatnia poprawka pojawi się również w części POPRAWKA w prawym, dolnym narożniku formatu arkusza.

W rysunkach z wieloma arkuszami można ustawić opcje, aby aktywować poprawkę tylko na pierwszym arkuszu, połączyć tabele we wszystkich arkuszach lub zachować tabele niezależne od siebie nawzajem.

Aby ustawić opcje dla tabeli poprawek w aktywnym dokumencie, należy:

1. Kliknąć Narzędzia > Opcje > Właściwości dokumentu > Tabele > Poprawka.

2. Ustawić opcje i kliknąć OK.

Aby wstawić tabelę poprawek, należy:

1. Kliknąć Tabela poprawek na pasku narzędzi Tabela lub kliknąć Wstaw, Tabele, Tabela poprawek.

2. Ustawić właściwości w menedżerze właściwości PropertyManager Tabela poprawek a następnie kliknąć OK .

   Można wstawić tekst w pustych komórkach poprzez dwukrotne kliknięcie komórek i wpisanie tekstu.

Aby dodać poprawkę do tabeli (dodać wiersz), należy:

1. Kliknąć prawym przyciskiem myszy w tabeli poprawek i wybrać Poprawki, Dodaj poprawkę.

   Do tabeli dodana jest poprawka z bieżącą datą. Jeżeli istnieją już w tabeli poprawki, nowa poprawka pojawi się poniżej ostatniej poprawki i zawiera następną w kolejności literę.

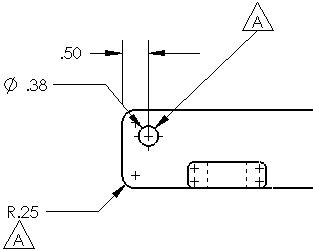

2. Należy kliknąć, aby umieścić jeden lub więcej symboli poprawki w rysunku. Aby dodać linię wiodącą, należy umieścić symbol na wierzchołku, krawędzi lub ścianie.

   Symbole są adnotacjami Notatki.

Aby dodać więcej symboli poprawki, należy:

1. W rysunku, w którym istnieje już tabela poprawek kliknąć przycisk Symbol poprawki na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Symbol poprawki.

   Rysunek musi posiadać tabele poprawek zanim możliwe będzie wstawienie symbolu poprawki.

- lub -

Kliknąć prawym przyciskiem myszy w tabeli poprawek żądanego wiersza poprawki i wybrać Poprawki, Dodaj symbol.

2. Ustawić właściwości w menedżerze właściwości PropertyManager Symbol poprawki. Menedżer ten używa tych samych konwencji co menedżer właściwości PropertyManager Notatka.

   Symbol poprawki używa ustawień tabeli poprawek dla kształtu i numeru lub litery poprawki.

3. Kliknąć w obszarze graficznym, aby umieścić tam symbol. Można umieścić symbol gdziekolwiek i umieścić wiele wystąpień symbolu podczas gdy aktywny jest menedżer właściwości PropertyManager Symbol poprawki.



Podczas wstawiania symboli poprawek, które wykorzystują Automatyczną linię wiodącą , konieczne jest zatrzymanie wskaźnika na danym elemencie, aby go podświetlić i przytwierdzić linię wiodącą. Linia wiodąca nie pojawi się aż do chwili zatrzymania wskaźnika na elemencie. Dzięki temu linia wiodąca i podświetlone elementy nie przesłaniają widoku modelu lub widoku rysunku. przykład z odnośnikami.

4. Kliknąć OK .

Aby edytować styl, rozmiar lub format tekstu symbolu poprawki, należy:

1. Wybrać istniejący symbol poprawki.

2. Edytować symbol w menedżerze właściwości PropertyManager Notatka.

Notatka połączona z poziomem poprawki

Możemy połączyć notatkę (zwykle na dole po lewej stronie w formacie arkusza) z literą poprawki, tak by były zsynchronizowane.

Aby zsynchronizować poprawkę w notatce, należy:

1. Bez tabeli poprawek w rysunku, kliknąć prawym przyciskiem myszy w obszarze graficznym i wybrać Edytuj format arkusza.

2. Kliknąć Notatka na pasku narzędzi Adnotacja lub kliknąć Wstaw, Adnotacje, Notatka.

3. Kliknąć w obszarze graficznym, aby umieścić notatkę.

4. W menedżerze właściwości PropertyManager w części Format tekstu kliknąć Połącz z właściwością .

5. W oknie dialogowym kliknąć Właściwości pliku.

6. W oknie dialogowym Podsumowanie na karcie Dostosowane, należy:

1. Wybrać Poprawka w polu Nazwa właściwości.

2. Kliknąć w polu Wartość / Wyrażenie tekstowe i nacisnąć klawisz spacji.

3. Kliknąć OK.

7. W oknie dialogowym Połącz z właściwością w części Użyj dostosowanych właściwości z, wybrać z listy Poprawka a następnie kliknąć OK.

8. Kliknąć OK .

9. Kliknąć prawym przyciskiem myszy w obszarze graficznym i wybrać Edytuj arkusz.

10. Wstawić tabelę poprawek.

11. Kliknąć prawym przyciskiem myszy w tabeli poprawek i wybrać Poprawki, Dodaj poprawkę.

    Notatka wyświetli ostatni poziom poprawki.
