Stosowanie wielu powiązań do operacji

Można zdefiniować wiele powiązań jako pierwszorzędne, drugorzędna lub trzeciorzędne. Na przykład: złożenie może wymagać wiązania operacji z więcej niż jedną operacją, jak w przypadku wału powiązanego na obydwu końcach poprzez zestaw otworów.

Przykłady



Wał wtórny

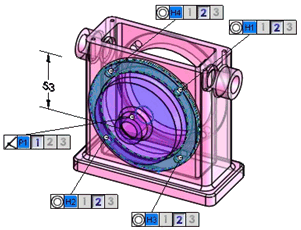

W tym przykładzie wał główny, który jest wiązany z obudową, musi być wyrównany otworami po lewej i prawej stronie obudowy. Wał wtórny musi być wyrównany z otworami środkowymi obydwu pokryw.



Wał główny





Podczas tworzenia powiązań wału głównego z obudową , należy wybrać opcje koncentryczne dla lewego i prawego otworu jako powiązania pierwszorzędne.





Podczas tworzenia powiązań wału wtórnego, należy wybrać opcje koncentryczne dla każdej pokrywy jako powiązania pierwszorzędne.





Inne przykłady stosowania wielu powiązań:



  • Powiązania wspólne dla płaszczyzn wiązanych z wieloma płaszczyznami współplanarnymi w jednej lub wielu częściach.

Można utworzyć wiązanie pokrywy z dwiema płaszczyznami w podstawie przy użyciu dwóch powiązań wspólnych.





  • Powiązania koncentryczne stosowane jednocześnie do dwóch zestawów otworów

Można utworzyć wiązania czterech otworów w pokrywie z czterema otworami w obudowie jako powiązanie drugorzędne.
