Menedżer właściwości PropertyManager Powiązania złożenia
Trzecim krokiem w tworzeniu badania TolAnalyst jest zdefiniowanie tego jak każda część jest powiązana w uproszczonym złożeniu.
Powiązania złożenia są analogiczne do wiązań. Wiązania są wyprowadzone przez relacje pomiędzy operacjami DimXpert Wymiarów, a wiązania są wyprowadzone przez relacje pomiędzy elementami geometrycznymi. Ponadto powiązania są zastosowywane po kolei co może odgrywać ważną role i mieć znaczny w pływ na wyniki.
Objaśnienia powiązań
Aby ustawić powiązania, należy użyć objaśnień powiązań. Objaśnienie powiązania
pokazuje typ powiązania oraz operację do powiązania. Dostępne są tylko właściwe typy powiązań.
Na przykład powiązanie wspólne zastosowane dla Płaszczyzny1 pojawia się jako
Płaszczyzna1 . Należy kliknąć 1, 2 lub 3, aby zastosować powiązania w kolejności jako pierwszorzędne (1), drugorzędne (2) i trzeciorzędne (3), podobnie do określania baz pomiarowych w ramce regulacji operacji.
Typy powiązań obejmują:
Wspólne
Koncentryczne
Odległość
Styczne
Szyk
Aby zdefiniować powiązania złożenia, należy:
W części Tolerancja złożenia wybrać część do powiązania w uproszczonym złożeniu. Na przykład: w niniejszym złożeniu dwóch części wybierzmy część z dodaniem jako Część bazową
w Sekwencji złożenia. Wybierzmy część płytki z otworem, aby dokonać jej powiązania.
Część bazowa ukazana jest jako powiązana
, ponieważ jest nieruchoma jako część początkowa.

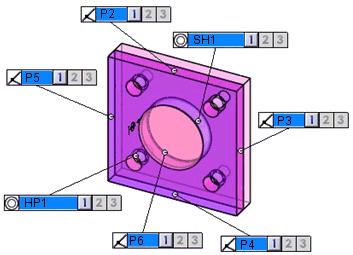

Opcje powiązania pojawią z włączonymi powiązaniami pierwszorzędnymi (1). Etykietą dla każdego powiązania jest nazwa operacji w wybranej części.
Nowe opcje powiązania dla płytki z otworem:
Płaszczyzna, która jest wspólna z bazą dodania (płaszczyzna P6)
Cztery zewnętrzne płaszczyzny (P2, P3, P4 i P5)
Otwór środkowy (Otwór prosty OP1)
Szyk czterech otworów (Szyk otworów SO1).
Nazwy powiązanych operacji w objaśnieniach powiązań są skrócone w tym temacie. W rzeczywistym interfejsie użytkownika w objaśnieniach pojawiają się pełne nazwy operacji. Na przykład: P2 i SO1 pojawiają się w interfejsie użytkownika jako Płaszczyzna2 i Szyk otworów1.
Ustawić pierwszorzędne powiązanie klikając 1 w objaśnieniu powiązania płaszczyzny P6.
Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane pierwszorzędne i możliwe drugorzędne powiązania.

Gdy co najmniej jedno powiązanie zostanie zastosowane do każdej części w uproszczonym złożeniu, kolor okna komunikatu zmieni się z żółtego na zielony i dostępny będzie przycisk
.
Ustawić kolejne powiązanie. Na przykład: kliknąć 2 w objaśnieniu powiązania otworu środkowego (Otwór prosty OP1), aby ustawić je jako powiązanie drugorzędne.
Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane drugorzędne i możliwe trzeciorzędne powiązania.

Ustawić powiązanie trzeciorzędne. Na przykład: kliknąć 3 w objaśnieniu powiązania płaszczyzny P3.
Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane trzeciorzędne powiązania.

Kliknąć
.
Opcje menedżera właściwości PropertyManager
Filtry powiązań
Filtry powiązań służą do ukrywania lub pokazywania typów powiązań.
Wspólne
Koncentryczne
Odległość
Styczne

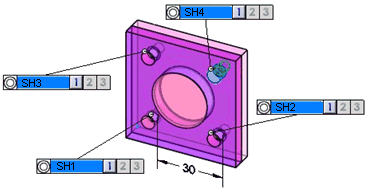

Pokaż szyki. Pokazuje powiązania szyków. Gdy opcja ta nie jest zaznaczona, wyświetlane są powiązania dla każdego wystąpienia w szyku.

|

|
Opcja Pokaż szyki wybrana |
Opcja Pokaż szyki nie zaznaczona |
Użyj inteligentnego filtra. Ukrywa powiązania, które nie leżą w bezpośredniej bliskości rozważanej operacji.
Korek jest montowany w pudełku. |

|
|
|
Opcja Użyj inteligentnego filtra wybrana. Pojawią się tylko opcje otworu w bliższym boku dla dodań D3 i D4. |

|
|
|
Opcja Użyj inteligentnego filtra nie zaznaczona. Dwie operacje dodania w korku otrzymują powiązania koncentryczne dla otworów zarówno w bliższym, jak i dalszym boku pudełka |

|
Tolerancja złożenia
Wyszczególnia części i ich stan powiązania.
Powiązania
Wyszczególnia informacje na temat zastosowanych dla części powiązań.
Obsługiwane pary powiązań
|
Dodanie |
Stożek |
Otwór* |
Linia przecięcia |
Wrąb |
Płaszczyzna |
Szczelina |
Szerokość |
Dodanie |
X |
X |
X |
- |
- |
- |
X |
X |
Stożek |
X |
X |
X |
- |
X |
- |
X |
X |
Otwór* |
X |
X |
X |
- |
X |
- |
X |
X |
Linia przecięcia |
- |
- |
- |
X |
- |
X |
- |
- |
Wrąb |
- |
X |
X |
- |
X |
- |
X |
X |
Płaszczyzna |
- |
- |
- |
X |
- |
X |
- |
- |
Szczelina |
- |
X |
X |
- |
X |
- |
X |
X |
Szerokość |
- |
X |
X |
- |
X |
- |
X |
X |
Można zastosowywać powiązania pomiędzy szykami otworów*, wrębami lub szczelinami.
*: Otwory obejmują Walec, Pogłębienie walcowe, Pogłębienie stożkowe i Otwory proste
Legenda:
X: Obsługiwane
-: Nie obsługiwane lub nie dotyczy
